Calibrare antenă CB: cum să faci corect calibrarea, cu reflectometru sau fără

Ghiduri stații CB11 min de citit

Actualizat

Calibrare antenă CB: cum să faci corect calibrarea, cu reflectometru sau fără

Pe scurt

  • Calibrare antenă CB înseamnă să reglezi lungimea spicului până când SWR-ul, măsurat cu un reflectometru între stație și antenă, ajunge cât mai aproape de 1.
  • Măsori pe canalele 1, 20 și 40: dacă SWR-ul e mai mare pe 40, antena e prea lungă; dacă e mai mare pe 1, e prea scurtă (Cobra). Între 1 și 1,5 e acceptabil (President); peste 2, manualul PNI SWR-300 cere recalibrare sau verificarea cablului și a antenei.
  • Fără niciun aparat nu poți calibra sigur: SWR-ul nu se vede și nu se aude. Variantele sunt SWR-metrul din stație, un reflectometru împrumutat sau atelierul.

Verificat la 1 octombrie 2026.

Calibrarea antenei CB este reglajul lungimii antenei pe mașina ta, făcut cu un reflectometru, până când aproape toată puterea stației pleacă în antenă în loc să se întoarcă. Chiar și o antenă acordată din fabrică trebuie verificată pe vehicul: President scrie că mediul și locul de montaj schimbă SWR-ul, iar PNI cere testul de SWR și la antenele lor acordate pe 27,225 MHz.

De ce trebuie calibrată antena CB?

SWR-ul (raportul de undă staționară) arată cât de bine se potrivește antena cu stația. Cobra explică: un SWR mare vine din antenă, din cablu sau din montaj, niciodată din stație, și scade raza de emisie și de recepție. Puterea care se întoarce merge spre etajul final: President avertizează că emisia cu antena nereglată, cu cablul deteriorat sau fără antenă poate strica stația, iar defectul nu intră în garanție. Ce înseamnă fiecare cifră de pe aparat găsești în ghidul despre reflectometrul SWR.

Calibrezi la prima montare, la fiecare mutare a antenei (manualul President Barry II) și când schimbi antena (President). Firestik dă motivul: dacă muți antena de pe bară pe plafon, SWR-ul se schimbă.

Ce aparat îți trebuie pentru calibrarea antenei CB?

„Aparatul de calibrat antena” este, în practică, un reflectometru (SWR-metru). El doar măsoară; reglajul îl faci tu, pe antenă.

AparatCe faceCând îl folosești

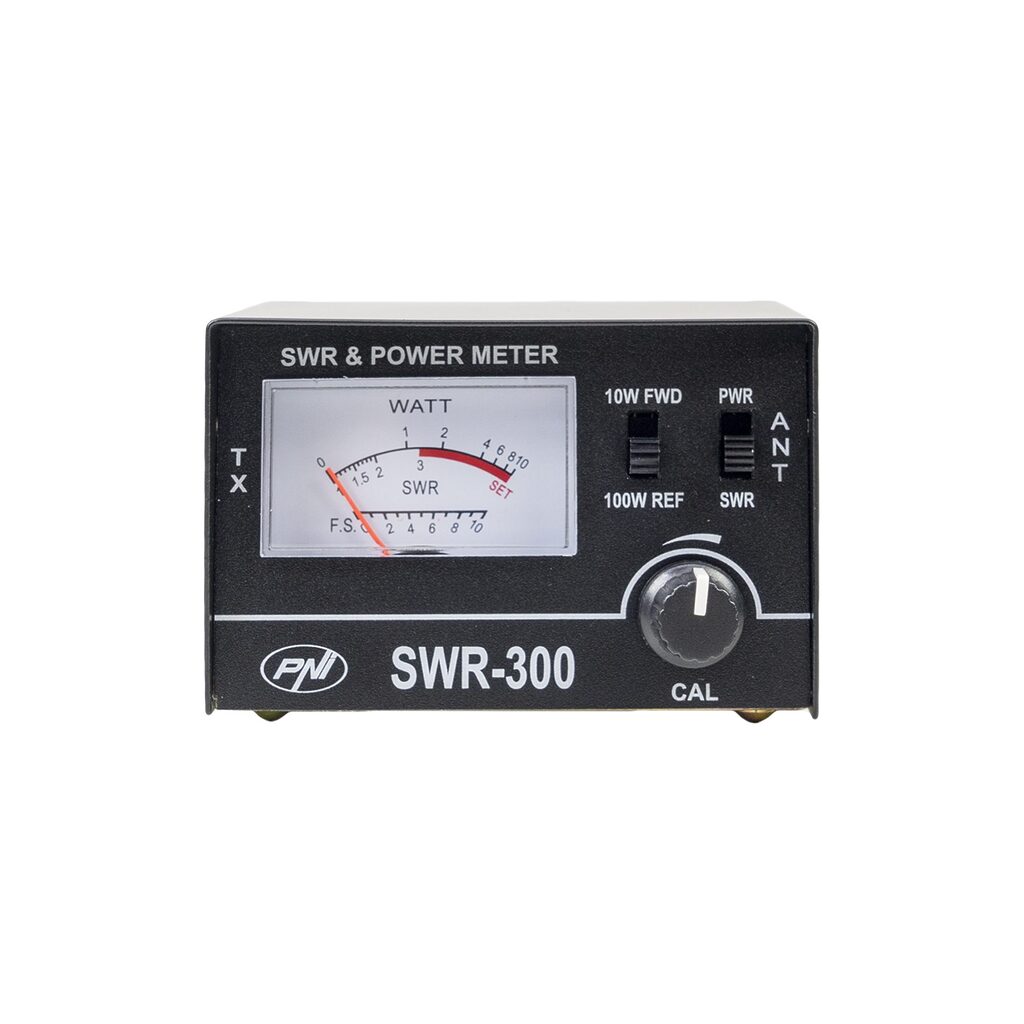

Reflectometru analogic (ex. PNI SWR-300)măsoară SWR-ul (1,1–3) și puterea (10 W / 100 W)calibrarea obișnuită, la mașină sau camion
SWR-metru din stațieaceeași măsurare, fără aparat separatdacă stația ta îl are (Cobra, President)
Analizor de antenăarată la ce frecvență e acordată antena (NCVEC, T7C02)antene greu de acordat; îl folosim în atelier

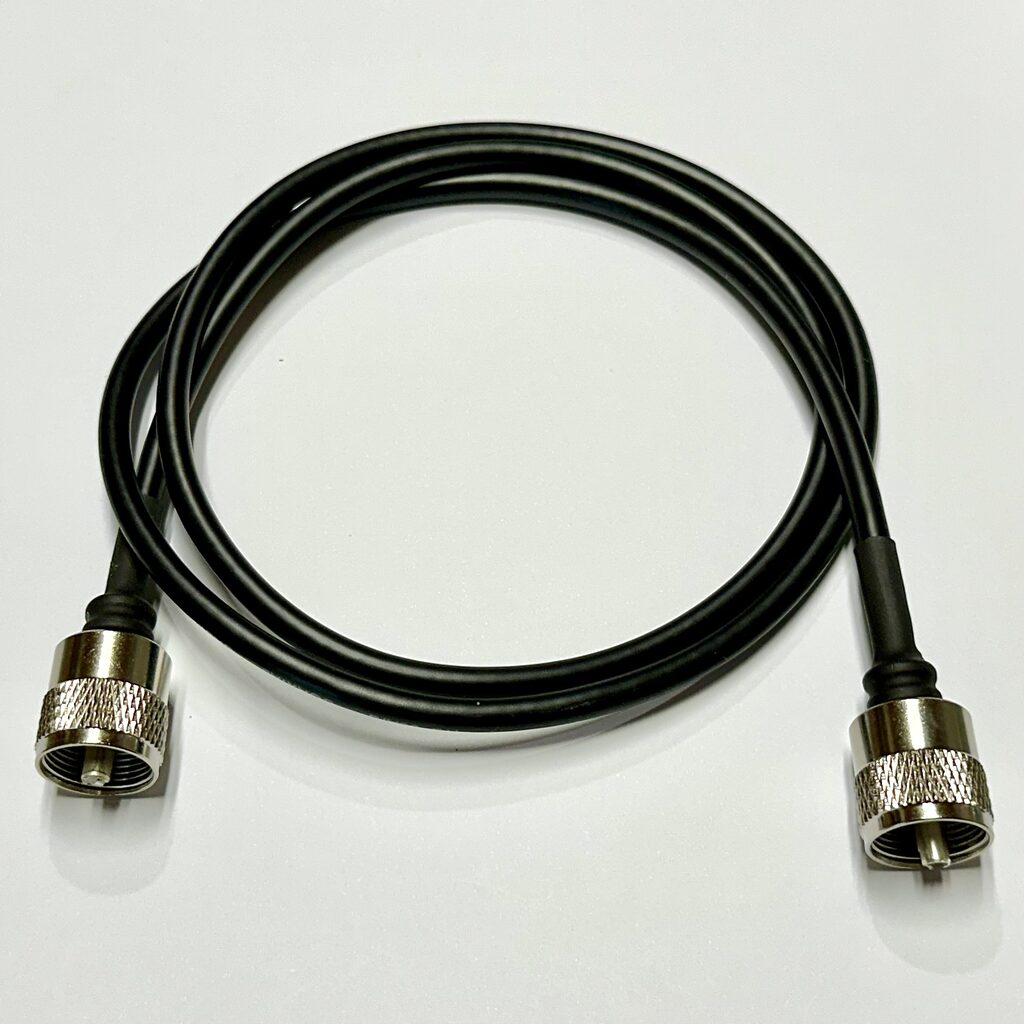

Cablu scurt cu două mufe PL259leagă stația de reflectometrumereu: circa 50 cm la PNI SWR-300, maximum 35–40 cm la President
Multimetruverifică dacă antena și cablul nu sunt în scurtînainte de prima emisie (Firestik)
După manualele PNI SWR-300 și President Barry II, pagina President „SWR Setting”, Cobra „CB SWR” și Firestik, citite pe 01.10.2026.

Reflectometrele pe care le avem sunt în categoria reflectometre.

Înainte să începi: pregătirea

  1. Locul. Spațiu deschis, departe de clădiri, copaci și linii electrice, niciodată în garaj (Cobra, Firestik). Ușile, capota și portbagajul închise (Cobra).
  2. Antena montată în poziția finală, pe o suprafață metalică cât mai mare (President Barry II). La antena prinsă prin găurire, vopseaua se zgârie ușor sub șurub, pentru contact bun cu tabla. Despre masa pe magnet citește cum ia masă baza magnetică.
  3. Testul de scurtcircuit. Cu cablul scos din stație și multimetrul pe continuitate: între pinul central al mufei și carcasa ei nu trebuie să ai bip; dacă ai, nu emite (Firestik). Excepție: unele antene au, prin construcție, continuitate între pin și masă, iar Firestik le numește în același material. Cum verifici cablul pe tot traseul afli în ghidul despre cablul de antenă CB.
  4. Măsori antena așa cum o folosești: dacă umbli cu capacul de pe vârf pus, îl lași pus și la măsurare; dacă umbli fără, îl scoți (Firestik).
  5. Nimeni lângă antenă cât timp emiți (Firestik).

Cum faci calibrarea antenei CB cu reflectometrul?

Pașii sunt cei din manualul PNI SWR-300, cu canalele din procedurile President și Cobra. Emite scurt, doar cât citești acul.

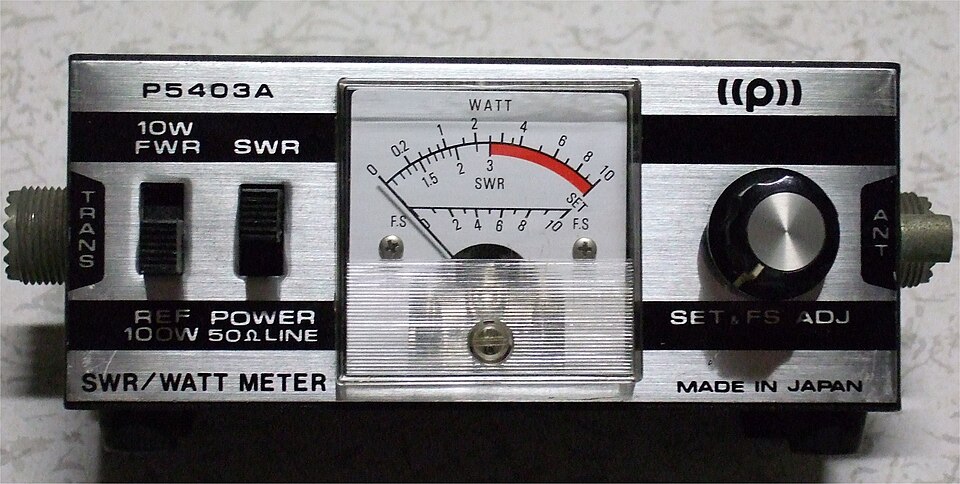

Reflectometru analogic văzut din față, cu cadranul SWR și de wați, comutatoarele FWR/REF și SWR/POWER, butonul de reglaj SET & FS ADJ și mufele TRANS și ANT pe laterale
Un reflectometru analogic: mufa TRANS merge spre stație, ANT spre antenă. Pe FWR (FWD pe alte aparate) aduci acul la SET cu butonul de reglaj, apoi treci pe REF și citești SWR-ul. Foto: 魔私利戸, CC BY-SA 4.0, via Wikimedia Commons.
  1. Legi aparatul cu stația oprită. Cablul scurt merge de la mufa de antenă a stației la mufa TX a reflectometrului; cablul antenei intră în mufa ANT. Abia apoi pornești stația (SWR-300).
  2. Alegi canalul din mijlocul benzii. President măsoară pe canalul 20 (27,205 MHz); antenele PNI sunt acordate din fabrică pe canalul 22 (27,225 MHz). Oricare dintre ele e bun ca punct de plecare.
  3. Calibrezi aparatul. PWR/SWR pe SWR, FWD/REF pe FWD. Ții PTT-ul apăsat și rotești CAL până când acul ajunge la SET. Pasul ăsta reglează doar aparatul, nu antena.
  4. Citești SWR-ul. Treci pe REF, emiți din nou și citești pe scala SWR.
  5. Repeți pe canalele 1 și 40 (26,965 și 27,405 MHz, capetele benzii). La fiecare canal nou refaci pasul CAL (Cobra).
  6. Compari capetele. SWR mai mare pe 40 înseamnă antenă prea lungă; mai mare pe 1, antenă prea scurtă (Cobra). Scurtezi sau lungești spicul, cum scrie mai jos.
  7. Măsori din nou după fiecare reglaj, cu aparatul recalibrat (President). Te oprești când valorile de pe 1 și 40 sunt aproape egale, iar pe canalul din mijloc SWR-ul e cel mai mic (Cobra).

Firestik adaugă o observație utilă: odată ce SWR-ul e egal pe 1 și pe 40, aproape întotdeauna alt reglaj de lungime nu-l mai coboară. Dacă a rămas peste 2, cauza e în altă parte (tabelul de mai jos).

Cum scurtezi sau lungești antena?

  • Spic de oțel prins cu șurub: slăbești șurubul și ridici sau cobori spicul (Cobra). Manualul PNI Trucker 9000 PL spune și el că uneori ridici sau scurtezi spicul pentru un SWR optim.
  • Antenă cu bobină la mijloc: reglezi spicul de deasupra bobinei (Cobra).
  • Spicul deja coborât complet și SWR tot mai mare pe 40: abia acum tai din capăt, cel mult 1/2 țol (circa 1,3 cm) odată, și razuiești vopseaua de pe capătul tăiat, pentru contact bun cu șurubul (Cobra). Tăiat prea mult, spicul nu se mai lungește.
  • Spicul ridicat la maxim și SWR tot mai mare pe 1: antena e prea scurtă pentru montajul tău; Cobra trimite la producătorul antenei.

La antenele de fibră de sticlă sau cu vârf reglabil, metoda diferă de la model la model; urmezi instrucțiunile antenei. Pentru antenele PNI, manualele ML29 și Trucker 9000 PL recomandă ca acordul să-l facă personal specializat, cu aparatură dedicată.

Ce SWR e bun după calibrare?

SWR cititCe înseamnăSursa
1,0potrivire perfectă; nu se obține pe toate cele 40 de canaleCobra
1,0–1,5acceptabil; sub 1,5 e excelentpagina President „SWR Setting”, Cobra
până la 1,8acceptabil în manualul stației Barry IIPresident Barry II
sub 2foarte bun; ținta pe toate canaleleCobra, Firestik
peste 2recalibrezi antena sau cauți problema la cablu ori la antenăPNI SWR-300
peste 3nu mai emiți: emițătorul se poate supraîncălzi și defectaCobra, Firestik
Noi, în atelier, lucrăm cu o scară proprie: 1–1,3 foarte bun, până la 1,5 acceptabil, până la 2 de reglat, peste 2 problematic. Pragurile producătorilor sunt cele din tabel.

Ce faci când SWR-ul nu coboară?

Ce veziCauza probabilăCe faci
Mai mare pe canalul 40 decât pe 1antena e prea lungă (o antenă mai scurtă rezonează mai sus, NCVEC T9A05)scurtezi spicul în pași mici
Mai mare pe canalul 1 decât pe 40antena e prea scurtălungești spicul, dacă are reglaj
Egal pe 1 și 40, dar peste 2plan de masă, masa suportului sau cablul (Firestik)verifici montajul; suportul izolat prin bucșe de cauciuc are nevoie de o legătură la masă
Acul merge la capătul scalei pe toate canaleleaproape întotdeauna un scurtcircuit (Firestik); cablu deteriorat sau antenă montată greșit (Cobra)nu mai emiți; testezi cablul și suportul; la suportul de oglindă, izolatorul de plastic trebuie să fie la locul lui (Cobra)
SWR care sare de la o măsurare la altaconexiune slăbită (NCVEC T9B09)strângi mufele și prinderea antenei
După Cobra „CB SWR”, Firestik „Measuring SWR and Things Every CB’er Should Know” și chestionarul NCVEC 2022–2026, citite pe 01.10.2026.

Cobra recomandă un test simplu pentru cablu: legi provizoriu un cablu nou, trecut pe geam până la stație, și măsori din nou. Dacă problema dispare, de vină era cablul.

Cum folosești SWR-metrul din stație?

Unele stații au SWR-metrul în ele, iar procedura e aceeași ca la un aparat separat: poziția CAL sau FWD, acul (sau bargraful) la marcaj, apoi citirea pe SWR sau REF (Cobra). Diferența e că nu mai ai nevoie de cablul scurt dintre stație și aparat.

Unele modele President au o funcție de măsurare automată, pornită din meniul SWR: stația emite singură, fără PTT, cel mult 5 minute, pe canalul pe care ești, arată valoarea pe ecran și scoate un bip continuu când SWR-ul ajunge la 1,0. Tu reglezi antena între timp. Numele meniului și pașii diferă de la o stație la alta, așa că urmezi manualul stației tale.

Se poate face calibrare antenă CB fără reflectometru?

Nu, nu sigur: fără un aparat care măsoară SWR-ul nu ai cum să știi dacă antena e acordată. Recepția bună nu dovedește nimic, iar ce se întoarce spre etajul final nu se vede și nu se aude. Ai patru variante reale:

  1. SWR-metrul din stație, dacă îl are (mai sus).
  2. Un reflectometru împrumutat de la un coleg. Calibrarea o faci după montaj și din nou doar când muți sau schimbi antena.
  3. O antenă acordată din fabrică, pe un plan de masă bun. President Barry II spune că antenele pre-reglate se folosesc pe plafon sau pe capota portbagajului. Și totuși, PNI și President cer verificarea SWR-ului după montaj, iar Firestik scrie că antenele acordate pe banc trebuie acordate pe vehicul. Pe o astfel de antenă, verificarea e de obicei scurtă, dar nu o sări.
  4. Atelierul. Facem calibrarea antenei pe mașina ta, la Coșereni, jud. Ialomița.

Ce poți face fără reflectometru: montajul pe tablă, testul de scurtcircuit cu multimetrul și verificarea mufelor. Ce nu poți face: să tai spicul „după ureche”.

Calibrare stație auto: ce se reglează, de fapt?

„Calibrarea stației auto” este, de fapt, calibrarea antenei: la stație nu se reglează nimic. Cobra o spune direct: schimbarea stației nu schimbă SWR-ul, pentru că el depinde de antenă, cablu și montaj. Singurul buton de „calibrare” pe care îl atingi e CAL, de pe reflectometru, și el reglează doar aparatul.

Butoanele stației (squelch, ASQ, RF gain, AM/FM) țin de reglaj, nu de calibrare; le găsești explicate în ghidul de reglare a stației CB. Dacă după calibrare nu te aude nimeni, ia la rând verificările din articolul despre stația CB care nu emite.

Ce să nu faci la calibrare

  • Nu porni stația înainte să legi antena și reflectometrul (PNI SWR-300).
  • Nu deconecta cablul antenei în timp ce emiți: tensiunea prea mare poate defecta stația (SWR-300).
  • Nu emite fără antenă sau fără SWR-ul reglat: se poate distruge amplificatorul final, fără garanție (President Barry II).
  • Nu ține PTT-ul apăsat mai mult decât îți trebuie să citești acul.
  • Nu ciupi și nu turti cablul coaxial (sub ușă, sub bord): President Barry II avertizează că se poate defecta sau intra în scurtcircuit.

Întrebări frecvente

Cum se calibrează antena CB, pe scurt?

Legi un reflectometru între stație și antenă, măsori SWR-ul pe canalele 1, 20 și 40 și scurtezi sau lungești spicul până când valorile de pe 1 și 40 sunt apropiate, iar la mijlocul benzii SWR-ul e cel mai mic.

Se poate calibra antena CB fără reflectometru?

Nu, nu sigur. Fără un aparat care măsoară SWR-ul nu știi dacă antena e acordată; folosești SWR-metrul din stație, un reflectometru împrumutat sau atelierul.

Calibrarea stației auto e același lucru cu calibrarea antenei?

Da. La stație nu se reglează nimic pentru SWR; Cobra precizează că SWR-ul depinde de antenă, cablu și montaj, nu de stație.

Ce SWR trebuie să aibă antena după calibrare?

Între 1 și 1,5 e acceptabil, după President. Peste 2, manualul PNI SWR-300 cere recalibrare sau verificarea cablului și a antenei, iar peste 3 Cobra spune să nu mai emiți.

Cât de des trebuie calibrată antena CB?

La prima montare, la fiecare mutare a antenei și la schimbarea ei, după President. Dacă stația începe să fie auzită mai slab, verifici SWR-ul din nou.

Ce fac dacă SWR-ul e prea mare pe toate canalele?

De obicei, lungimea spicului nu e cauza. Verifici cablul, mufele, masa suportului și planul de masă; dacă acul merge la capătul scalei, Firestik spune că e aproape întotdeauna un scurtcircuit și nu mai emiți.

Pot folosi orice antenă pentru stația CB?

Nu. Firestik avertizează să nu folosești o antenă de televizor sau de radio AM/FM; îți trebuie o antenă CB, montată pe un plan de masă potrivit și acordată pe vehicul.

Ce fac dacă antena e deteriorată?

O verifici cu reflectometrul și cu multimetrul. Dacă SWR-ul nu coboară sub 2, manualul PNI SWR-300 spune că problema poate fi la antenă sau la cablu.
