KIT Reflectometru PNI SWR-300 cu cablu de măsură RG58 0,5 m

KIT Reflectometru PNI SWR-300 cu cablu de 0,5 m — legătura pe care o cere manualul

Reflectometrul se montează între stație și antenă. Manualul PNI SWR-300 cere un cablu coaxial de aproximativ 50 cm, cu mufe PL259 la ambele capete, de la mufa de antenă a stației la mufa TX a aparatului; cablul antenei intră în mufa ANT.

Cablul dintre stație și aparat nu schimbă SWR-ul citit: aparatul măsoară ce e legat la mufa ANT, adică cablul antenei și antena. Ce poate păcăli citirea e pierderea de pe cablul dintre aparat și antenă: un cablu lung, ud sau deteriorat acolo face SWR-ul să pară mai bun decât e. La cablurile de 4–5 m din mașină efectul e mic.

Din 18 comenzi care au conținut cablul ăsta, 17 au conținut și reflectometrul — oamenii le iau oricum împreună, doar că în doi pași.

La ce folosește

SWR-ul (raportul undelor staționare) îți spune dacă antena e acordată. Peste 2:1 pierzi putere și, la stații mai vechi, riști etajul final. După orice montaj nou sau după ce muți antena, se măsoară și se ajustează lungimea spicului până cobori sub 1,5:1.

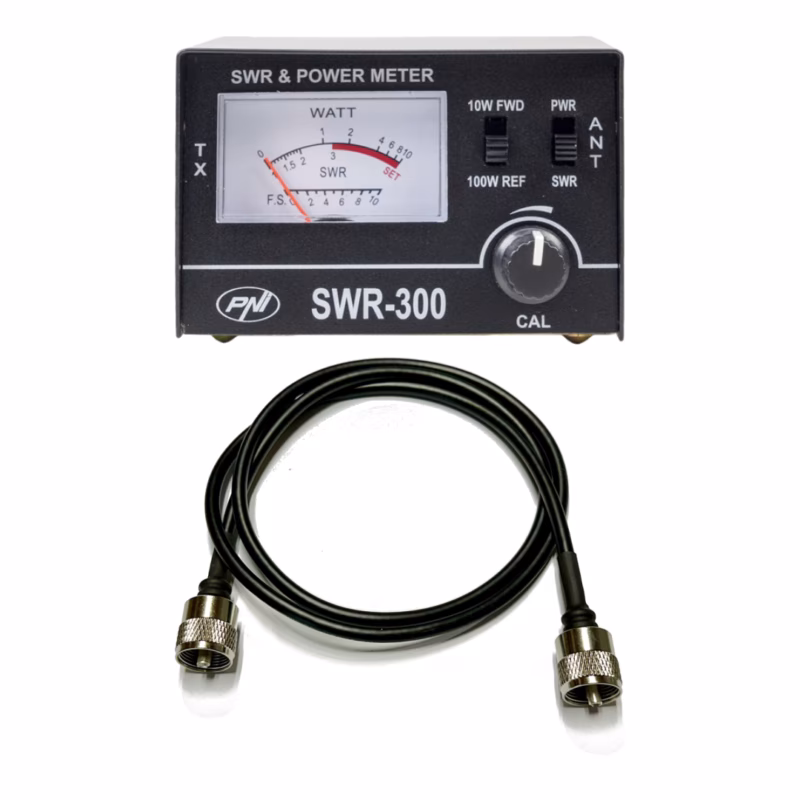

Ce e în pachet

• Reflectometru PNI SWR-300 PWR-SWR Meter, cu scală pentru putere și pentru SWR

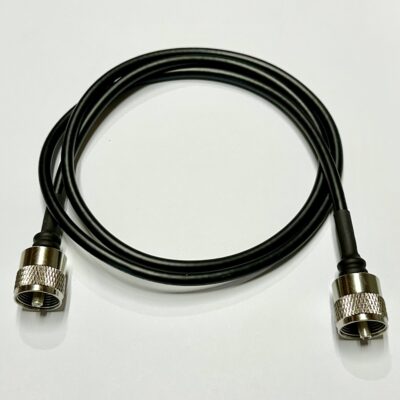

• Cablu prelungitor RG58 de 0,5 m, cu mufe 2×PL259

Se montează în serie: stație → cablu scurt → reflectometru → cablul antenei.

Lungimea cablului de măsură

Jumătatea de metru ajunge când aparatul stă lângă stație, cum stă în majoritatea montajelor. Dacă stația e montată retras și nu ajungi la ea cu 0,5 m, un cablu mai lung între stație și aparat nu strică măsurătoarea.

Ce e în cutie

• Reflectometru PNI SWR-300 PWR-SWR Meter
• Cablu prelungitor RG58 0.5m

De verificat înainte de comandă

• Fitingul: filet PL. Pentru o antenă cu fluture (DV) îți trebuie adaptor.

Dacă e primul tău echipament CB, citește și ghidul nostru despre cum se face o calibrare corectă.
