Reflectometru PNI SWR-300 PWR-SWR Meter, măsurare SWR antene radio si putere stații radio CB

Aparat de reglaj pentru antena CB: măsoară SWR-ul și puterea emisă, pe scările 0,5–10 W și 10–100 W, cu prize SO239 pentru mufe PL259.

90,00 lei

În stoc

  • Expediere azi până la 12:00
  • Transport gratuit peste 500 lei
  • Plata online sau la primire
  • Retur 14 zile · Garanție 2 ani
  • Clienții noștri: 5,0 din 5 — 27 de recenzii, pe toate produsele

Cadou: sticker + odorizant Colegu® 20 lei GRATUIT la comenzile de peste 99 lei

SKU: CLG-SWR300-5949066535109 Categorii: , Brand:

Ca să meargă corect, îți recomandăm

Reflectometrul se leagă între stație și antenă, deci îți trebuie un cablu scurt în plus. Jumătate de metru ajunge.

Sau îl iei în kit

Aceleași piese, alese deja să se potrivească între ele — iar prețul barat e cât costă luate una câte una.

KIT reflectometru: aparatul PNI SWR-300 deasupra cablului de măsură cu mufe PL
112,00 lei

Cablu prelungitor RG58 0.5m, cu mufe 2xPL259

KIT reflectometru: aparatul PNI SWR-300 deasupra cablului de măsură cu mufe PL
120,00 lei

Cablu prelungitor RG58 1m, cu mufe 2xPL259

Descriere

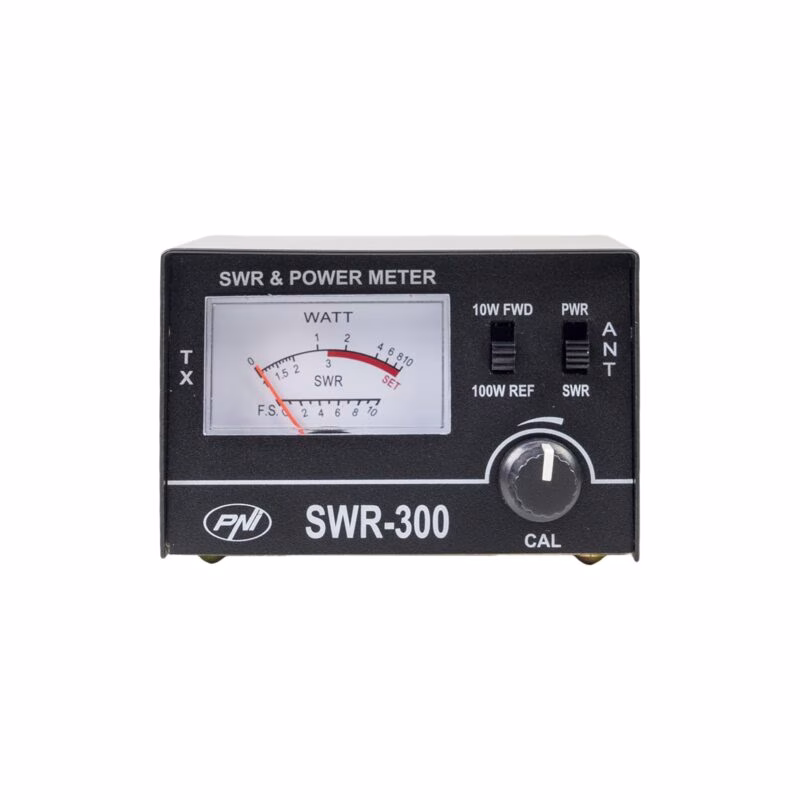

Reflectometru PNI SWR-300: SWR-ul antenei și puterea stației, măsurate pe loc

Reflectometrul arată cât din puterea stației pleacă prin antenă și cât se întoarce înapoi. Raportul dintre ele e SWR-ul, prima valoare de verificat după orice montaj nou, mutare a antenei sau schimbare de cablu. Același aparat măsoară și puterea de emisie, deci vezi dintr-o singură legătură dacă problema e la antenă sau la stație.

Cum se leagă

Aparatul are două prize SO239: TX spre stație și ANT spre antenă. Un cablu coaxial cu mufe PL259 la ambele capete merge din priza de antenă a stației în TX, iar cablul antenei se mută din stație în ANT. Pașii măsurătorii sunt în manualul producătorului.

Ce măsoară

  • SWR-ul antenei, cu o precizie de ±5%
  • Puterea de emisie, pe două scări: 0,5–10 W și 10–100 W, cu o precizie de ±10%. O stație CB de 4 W se citește pe scara mică.
  • Frecvență de lucru: 1,5–150 MHz, deci acoperă banda CB de 27 MHz
  • Impedanță: 50 Ω, ca la cablurile și antenele CB
  • Dimensiuni: 85 × 76 × 58 mm, încape în torpedou sau în cutia cu scule

Când îl folosești

La prima montare a antenei, după ce scurtezi sau lungești spicul, când muți baza magnetică în alt loc pe caroserie și ori de câte ori emisia sau recepția devin mai slabe fără un motiv vizibil. Reglajul pas cu pas e explicat în ghidurile de mai jos.

De verificat înainte de comandă

  • Cablul de legătură dintre stație și aparat nu e în cutie: îți trebuie un cablu scurt cu mufe PL259 la ambele capete.
  • Aparatul arată valoarea, nu reglează antena: lungimea spicului o ajustezi tu, după citire.

Ghid complet: Cum să calibrezi corect antena radio CB.

Dacă e primul tău echipament CB, citește și ghidul nostru despre cum se face o calibrare corectă.

Manualul producătorului (PDF) — instrucțiunile complete de montaj și utilizare.

Specificații

Greutate 1 kg
Dimensiuni 9 × 6 × 6 cm
Bandă de lucru

CB

Mufa PL259

Da

Impedanță

50 Ohm

Frecvente

1.5 – 150 MHz

Tip conector

SO239

Scări de putere

0,5–10 W / 10–100 W

Precizie

SWR ±5%, putere ±10%

Dimensiuni

85 × 76 × 58 mm

Cod producător

PNI-SWR300
