Cum montezi mufa PL259 pe cablul RG58: lipit sau sertizat, pas cu pas, și cum verifici că n-ai scurtcircuit

Ghiduri stații CB11 min de citit

Mufă PL259 montată pe cablul coaxial RG58, pe bancul de lucru

Pe scurt

  • Cum montezi mufa PL259 pe RG58: treci piulița pe cablu, dezizolezi după cotele mufei, prinzi corpul pe tresă și fixezi firul central în vârful pinului.
  • Cotele diferă de la mufă la mufă: între 17 și circa 31 mm de manta.
  • Înainte de emisie: pinul față de carcasă fără continuitate, apoi SWR sub 2.

Verificat la 30 septembrie 2026.

Mufa PL259 se montează pe cablul RG58 în patru mișcări: piulița pe cablu, dezizolarea la cotele mufei, prinderea corpului pe tresă (prin înșurubare, lipire sau sertizare) și fixarea firului central în vârful pinului. Cotele nu sunt universale: la mufele pentru RG-58 din instrucțiunile Amphenol, mantaua scoasă variază între 17 și circa 31 mm.

Mufa pe care o vindem, mufa PL259 PNI T292.02 pentru RG58, e de tipul care se înșurubează pe cablu: PNI scrie că se fixează prin înșurubare și că nu trebuie sertizată. Mai jos sunt pașii pentru ea, ce se schimbă la celelalte tipuri și cele două verificări fără de care nu emiți.

Ce-ți trebuie ca să montezi mufa PL259?

  • Mufa potrivită cablului. PNI face mufe PL259 separate pentru RG58 (T292.02) și pentru RG174, cablul subțire al antenei PNI Extra 45. Diferențele dintre cabluri sunt în ghidul nostru despre cablul de antenă CB.
  • Cablul RG58. RG58 C Extra de la PNI are 5,0 mm diametru, iar firul central e făcut din 19 fire de 0,18 mm (fișa PNI).
  • Cuțit sau clește de dezizolat, letcon și fludor, plus un vârf ascuțit pentru desfăcut tresa: Firestik, producător american de antene CB, folosește un cui.
  • Pentru mufele sertizate, cleștele și matrița mufei. La Amphenol 83-58SP, de exemplu, instrucțiunile cer matrița 227-1221-11, cu cavitatea hexagonală de 5,4 mm.
  • Un multimetru cu funcția de continuitate, un reflectometru și un cablu de circa 50 cm cu PL259 la ambele capete (manualul PNI SWR-300).
  • Trecerea de cauciuc, dacă cablul trece prin caroserie: Firestik cere s-o pui pe cablu înainte de mufă. Locul găurii e în ghidul de instalare a antenei CB.

Ce tip de mufă PL259 ai?

După felul în care prinde tresa, mufele PL259 pentru RG58 din instrucțiunile citite sunt de cinci feluri. Tipul îți spune ce unealtă îți trebuie și ce cote folosești.

TipulCum prinde tresaFirul din mijlocUnealtaExemplu
Se înșurubează pe cablutresa se întoarce peste manta, iar corpul se înșurubează peste ealipit în vârful pinuluiletconPNI T292.02, Firestik T6-259
Cu reductortresa se întoarce peste reductor, corpul se înșurubează pe reductor și se lipește de tresă prin găurile luilipit în vârful pinuluiletconAmphenol cu reductorul UG-175/U, Firestik PRO-259 cu INS-58
Sertizată, cu firul lipitun manșon (ferulă) sertizat peste tresălipitclește cu matriță și letconAmphenol 83-58SP, 83-58SCP-RFX
Sertizată completferula sertizată peste tresă și peste mantasertizatclește cu matrițeAmphenol 83-58DCP-2RFX
Cu ferulă împinsăcorpul intră sub tresă, iar ferula se împinge cu mâna peste ea, până în corpstrâns cu un clește sau lipitclește obișnuit sau letconAmphenol 83-58FCP-RFX
Surse: fișa PNI T292.02, instrucțiunile Firestik și instrucțiunile Amphenol C4, C5, C6 și „Solder (with reducer)”, citite pe 30.09.2026.

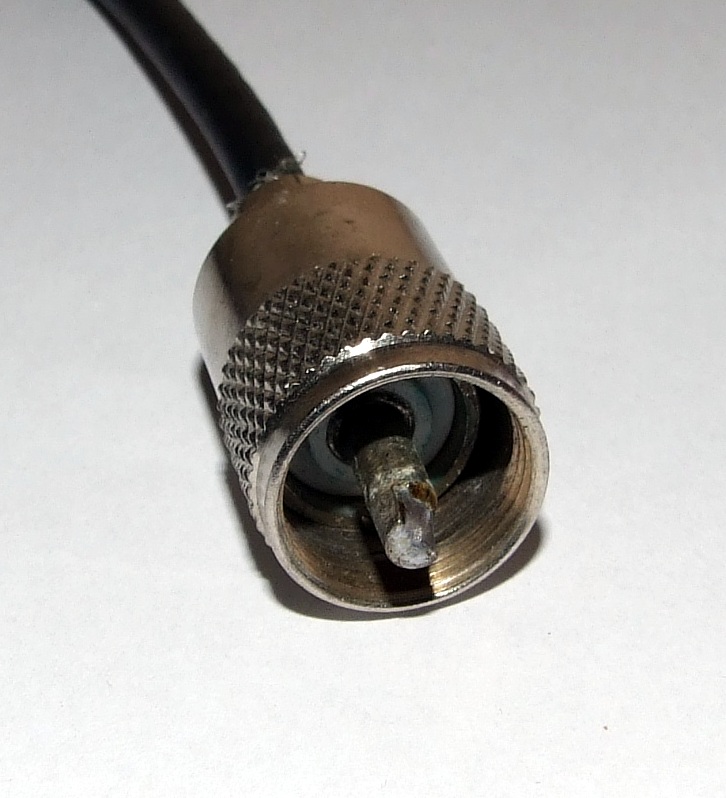

Mufă PL259 montată pe un cablu coaxial negru, văzută din față: piulița moletată și pinul central
Mufă PL259 montată pe cablu: piulița moletată se înșurubează pe mufa SO239 a stației, iar pinul central primește în vârf firul din mijloc al cablului. Foto: Appaloosa, CC BY-SA 3.0, via Wikimedia Commons.

Cum montezi mufa PL259 pe RG58, pas cu pas

Pașii sunt cei ai Firestik pentru mufa T6-259, care se înșurubează pe RG-58 la fel ca PNI T292.02. PNI nu publică o fișă de montaj pentru T292.02; manualul antenei PNI ML50 spune doar să lipești mufa PL259 la capătul cablului. Precauțiile despre tăieturi și căldură sunt ale Amphenol.

  1. Pune pe cablu, înainte să dezizolezi, trecerea de cauciuc (dacă îți trebuie) și piulița moletată, deșurubată de pe mufă, cu filetul spre capătul cablului.
  2. Taie capătul drept. Amphenol cere tăieturi curate, în unghi drept, fără să crestezi tresa, dielectricul sau firul central.
  3. Scoate 25 mm din manta.
  4. Desfă tresa cu un vârf ascuțit și scurteaz-o la circa 10 mm, de jur împrejur.
  5. Scoate 12 mm din izolația firului central, răsucește firele într-unul singur și cositorește-l.
  6. Întoarce tresa peste manta.
  7. Înșurubează corpul mufei pe cablu până stă bine sau până când firul central ajunge în vârful pinului.
  8. Lipește firul central în vârful pinului și taie ce prisosește. Nu umple pinul cu fludor: Firestik avertizează că un pin îngroșat nu mai intră în mufa pereche. Amphenol cere, la rândul lui, să nu încălzești excesiv, ca să nu strici izolatorul.
  9. Adu piulița peste corp și înșurubeaz-o.
  10. Verifică cablul cu multimetrul înainte să-l legi la stație (testul e mai jos).

Cotele de la pașii 3–5 sunt ale mufei Firestik. Pe altă mufă, ține corpul ei lângă cablu înainte să tai: firul central dezgolit trebuie să ajungă până în vârful pinului.

Montaj PL259 pe RG58 cu reductor: ce se schimbă?

Mufa PL259 standard e făcută pentru cablu gros: Amphenol 83-1SP e dată pentru RG-8 și RG-213. Pe RG58 o prinzi printr-un reductor, cum e UG-175/U (Amphenol 83-185). Pașii, după Amphenol și după Firestik (mufa PRO-259 cu reductorul INS-58):

  1. Treci pe cablu piulița și reductorul, cu partea filetată a reductorului spre capăt.
  2. Scoate 25 mm din manta, scurtează tresa la circa 12 mm și scoate 12 mm din izolația firului central (cotele Firestik).
  3. Împinge reductorul până la marginea mantalei și întoarce tresa peste el. Niciun fir de tresă nu rămâne în filet.
  4. Înșurubează corpul mufei pe reductor, lipește tresa de corp prin una sau mai multe dintre găurile laterale, apoi firul central în vârful pinului.
  5. Înșurubează piulița pe corp.

PL259 lipit sau sertizat: ce alegi?

PL259 lipit

Varianta lipită îți cere doar letcon și fludor. La majoritatea mufelor citite firul central se lipește, chiar și la Amphenol 83-58SP, unde tresa se sertizează. Riscurile: căldura prea mare, care strică izolatorul (Amphenol), și prea mult fludor pe pin (Firestik).

PL259 sertizat

O mufă sertizată nu se montează fără cleștele și matrița ei: Amphenol scrie că, fără cleștele de sertizat, legătura nu se poate termina. Matrița diferă de la mufă la mufă: la 83-58SP ferula se strânge într-o cavitate hexagonală de 5,4 mm, iar la 83-58DCP-2RFX se sertizează și pinul central, într-o cavitate de 1,7 mm. Mufa PNI T292.02 nu intră aici: PNI scrie că nu trebuie sertizată.

Cât dezizolezi cablul RG58 pentru PL259?

Depinde de mufă. Cotele de mai jos sunt din instrucțiunile producătorilor, toate pentru RG-58, și diferă între ele cu aproape 14 mm de manta.

MufaTipulManta scoasăTresă lăsatăFir central dezgolit
Firestik T6-259se înșurubează, lipită25 mmcirca 10 mm, întoarsă peste manta12 mm
Firestik PRO-259 cu INS-58cu reductor, lipită25 mmcirca 12 mm, întoarsă peste reductor12 mm
Amphenol 83-58SPtresă sertizată, fir lipit29,0 mm9,1 mm6,4 mm
Amphenol 83-58SCP-RFXtresă sertizată, fir lipit30,9 mm8,3 mm13,8 mm
Amphenol 83-58DCP-2RFXsertizată complet28,4 mm11,0 mm6,0 mm
Amphenol 83-58FCP-RFXferulă împinsă cu mâna, pin strâns cu cleștele sau lipit17,0 mm3,0 mm6,0 mm
Surse: Firestik („Coax cable processing”) și Amphenol, instrucțiunile C4, C5 și C6, citite pe 30.09.2026. La Amphenol, „tresă lăsată” e diferența dintre cotele a și b, calculată de noi. Tot în C5, mufa 83-58DCP-2 cere 31,3 mm de manta.

Cum verifici că n-ai scurtcircuit pe cablul de antenă?

Testul de continuitate se face înainte de orice măsurare de SWR: Firestik îl numește un pas obligatoriu. Scoate cablul de la stație și de la antenă, pune multimetrul pe continuitate (bip) și măsoară:

ÎntreCe trebuie să veziDacă vezi altceva
pinul central de la un capăt și miezul de la celălalt (pin sau fir)continuitateîntrerupere: firul nu e lipit, e rupt sau e prea scurt
carcasa mufei și masa de la celălalt capăt (carcasă sau tresă)continuitateîntrerupere: tresa nu face contact cu corpul mufei
pinul central și carcasa aceleiași mufefără continuitatescurtcircuit: nu emiți; un fir de tresă sau o picătură de fludor atinge pinul
După schema „Testing Continuity” de la Firestik: continuitate doar între capete de același fel (miez–miez, masă–masă), niciodată între miez și masă.

Cu antena montată, testul poate păcăli: Firestik avertizează că unele antene încărcate la bază, cu priză la mijloc, au normal continuitate între miez și masă, iar la kiturile Firestik fără plan de masă o are chiar cablul din kit. De aceea măsori cablul singur, scos de la antenă. Mișcă-l ușor lângă mufă în timp ce măsori: un bip care apare și dispare înseamnă o lipitură sau o tresă prinsă prost.

Ce SWR trebuie să ai după montaj?

Legi reflectometrul între stație și antenă: după manualul PNI SWR-300, cablul scurt merge de la stație la mufa TX, iar cablul antenei la mufa ANT. Nu pornești stația înainte să legi antena și aparatul și nu scoți cablul cât emiți. Firestik măsoară în spațiu deschis, cu ușile mașinii închise.

Ce verificiValoarea corectăSursa
Canalul folosit de șoferi22, frecvența centrală 27,225 MHzANCOM
Modulația pe canalul 22FM (norma CE, marcată pentru România)manualul PNI Escort HP 8000L
Pinul față de carcasă, pe cablul singurfără continuitateFirestik
SWR după montajsub 2; peste 2, recalibrezi antena sau cauți problema la cablu ori la antenămanualul PNI SWR-300
SWR la care citești corect putereacel mult 1,5manualul PNI SWR-300

Cum citești acul și ce înseamnă fiecare valoare găsești în ghidul despre reflectometrul SWR. Dacă mufa trece testul cu multimetrul, dar SWR-ul rămâne peste 2, următorul pas e acordul antenei, explicat în ghidul de calibrare a antenei CB.

Dacă nu merge: simptom, cauză, ce faci

SimptomCauza probabilăCe faci
Acul SWR sare la maxim pe toate canalelescurtcircuit în mufe sau în suportul antenei (Firestik)nu mai emiți și nu reglezi antena; faci testul pin–carcasă pe cablul singur și refaci mufa în care e scurtul
Bip între pin și carcasăun fir de tresă atinge pinul sau a rămas în filetul reductoruluidesfaci mufa, tai firele rătăcite și o refaci
Niciun bip între pinii de la capetefir central nelipit, rupt sau tăiat prea scurttai capătul și refaci mufa
Mufa nu intră în mufa stațieipin îngroșat de fludor (Firestik)refaci lipitura cu mai puțin fludor
Bipul apare și dispare când miști cablullipitură sau tresă prinsă prostrefaci lipitura sau sertizarea
SWR peste 2, deși cablul trece testeleantena trebuie recalibrată sau problema e la antenă (PNI SWR-300)calibrezi antena

Dacă mufa și cablul sunt în regulă și tot nu te aude nimeni, restul cauzelor, în ordinea în care le verifici, sunt în ghidul despre stația CB care nu emite.

Nu emite cu SWR mare: manualul PNI Escort HP 8000L spune că un SWR prea mare poate distruge finalii stației și că defectul nu e acoperit de garanție. Dacă nu vrei să lipești deloc, cablurile de antenă cu mufele deja montate sunt în categoria cabluri pentru antene CB, iar mufele de schimb și adaptoarele, în mufe și adaptoare. Montajul și calibrarea le facem și în atelierul nostru din Coșereni, jud. Ialomița.

Întrebări frecvente

Cum montezi mufa PL259 pe cablul RG58?

Treci piulița pe cablu, dezizolezi la cotele mufei, prinzi corpul pe tresă și fixezi firul central în vârful pinului. La final verifici cablul cu multimetrul, apoi SWR-ul.

Cât dezizolez cablul RG58 pentru mufa PL259?

Depinde de mufă: între 17 și circa 31 mm de manta la mufele Amphenol pentru RG-58 și 25 mm la mufa Firestik T6-259. Iei cota din instrucțiunile mufei tale.

Mufa PL259 se lipește sau se sertizează?

Există ambele variante. Mufa PNI T292.02 pentru RG58 se înșurubează pe cablu și nu se sertizează, iar manualul antenei PNI ML50 cere lipirea mufei PL259; mufele sertizate cer cleștele cu matrița lor.

Pot monta mufa PL259 fără letcon?

Da, dar numai pe o mufă la care și pinul central se strânge mecanic, cum sunt Amphenol 83-58DCP-2RFX sau 83-58FCP-RFX. Mufele care se înșurubează pe cablu și cele cu reductor cer letcon.

Cum verific dacă am scurtcircuit pe cablul de antenă?

Cu multimetrul pe continuitate, pe cablul scos de la stație și de la antenă. Dacă pinul central are continuitate cu carcasa aceleiași mufe, e scurtcircuit și nu emiți.

Ce SWR trebuie să am după ce schimb mufa?

Sub 2. Peste 2, manualul PNI SWR-300 spune că trebuie recalibrată antena sau că e o problemă la cablu ori la antenă.

Merge mufa PL259 pentru RG58 pe cablul RG174?

Nu, nu e făcută pentru el: la T292.02, PNI trece un singur cablu compatibil, RG58, iar pentru RG174, cablul subțire al antenei PNI Extra 45, face o mufă PL259 separată.
