Schema microfon stație CB pe 4 și 6 pini: ce fir intră în ce pin și ce faci când PTT-ul nu emite
Pe scurt
- Schema microfon stație CB diferă între mărci. PNI Escort (HP 8000L și celelalte de mai jos): 1 masă, 2 microfon, 3 PTT, 4 ASQ, 5 UP, 6 DOWN. President: 1 modulație, 2 RX, 3 TX, 5 masă, 6 alimentare.
- La 4 pini nu există o schemă comună: o iei din manualul stației.
- PTT-ul nu emite? La microfonul PNI scos din stație, pinii 3 și 1 au continuitate doar cât ții PTT-ul apăsat.
Verificat la 30 septembrie 2026.
Schema microfonului unei stații CB spune ce fir intră în ce pin al mufei, iar la același număr de pini ordinea diferă între mărci: pinul 5 e tasta UP la PNI și masa la President.
Dacă vrei direct un microfon nou, vezi microfon stație auto 6 pini sau 4 pini în magazin; ce model merge pe ce stație e în ghidul despre microfonul potrivit stației tale.
Schema microfon stație CB pe 6 pini: PNI și President, pin cu pin
Schema PNI e aceeași în manualele stațiilor HP 8000L, HP 5500, HP 8900, HP 9001 PRO, HP 9500 și HP 9700 și în cel al microfonului MK8000, compatibil și cu HP 8001L și HP 8024. President o dă în manualele stațiilor din tabel, la pagina „6-pin microphone plug”.
| Pin | PNI Escort (mufă rotundă) | Culoarea firului la PNI | President Jimmy III, Henry II | President Barry II, Bill II, George II, Harrison II, JFK III, Johnson III, Martin, Taylor IV CL, Teddy II, Walker II |
|---|---|---|---|---|
| 1 | masă (GND) | tresa (ecranul) | modulație (vocea) | modulație (vocea) |
| 2 | MIC (vocea) | alb | RX | RX |
| 3 | PTT (TX), comanda de emisie | galben | TX | TX, plus tastele UP și DOWN |
| 4 | ASQ | roșu | nefolosit | nefolosit |
| 5 | UP (canal în sus) | verde | masă | masă |
| 6 | DOWN (canal în jos) | negru | alimentare (13,2 V pe schemă) | alimentare |
Ce înseamnă GND, MIC, PTT, TX, RX și ASQ?
- GND (masa) este firul comun al microfonului; la PNI e tresa, adică ecranul cablului.
- MIC, la President „modulație”, este firul care duce vocea de la capsulă la stație.
- PTT (Push to Talk) este butonul de emisie. Pe schema PNI, PTT-ul leagă pinul 3 (TX) la masă și, în același timp, capsula la pinul 2.
- RX apare, în tabel, doar la President. Pe schema Jimmy III, în repaus PTT-ul ține pinul 2 (RX) la masă, iar când îl apeși trece masa pe pinul 3 (TX).
- ASQ este squelch-ul automat, pornit și oprit din tasta de pe microfon; cum îl reglezi e în ghidul de reglare a stației CB.
- UP și DOWN schimbă canalul. Pe schema PNI, UP, DOWN și ASQ leagă fiecare pinul lui la masă.
Pot pune un microfon PNI de 6 pini pe o stație President?
Nu direct. Mufa poate să intre, dar pinii înseamnă altceva: pinul 1, masa la PNI, e modulația la President; pinul 5, UP la PNI, e masa; pinul 6, DOWN la PNI, e alimentarea. Microfonul trebuie relipit după schema stației, iar pe schema Jimmy III tastele UP, DOWN și ASQ nu au niciun pin.
Mufa microfonului: unde e pinul 1?
În desenele din manualele PNI (MK8000) și President (Jimmy III, Barry II), crestătura mufei stă între pinii 1 și 5, pinul 6 e în centru, iar 1–5 urmează în ordine pe cerc. Manualele acestea nu spun dacă mufa e desenată din față sau dinspre fire, așa că sensul îl afli din cifrele de pe mufă sau cu multimetrul.
Mufa RJ11 la PNI Escort HP 6500 și HP 6500 PRO
Aceste două stații au mufă RJ11 cu 6 poziții, din care schema PNI folosește trei: 1 masa (tresa), 2 microfonul (alb) și 5 un singur fir (galben) pentru PTT, UP și DOWN. Stația deosebește tastele după rezistență: pe schemă, DOWN trece prin 2,2 kΩ, UP prin 3,9 kΩ, iar PTT-ul leagă firul direct la masă.

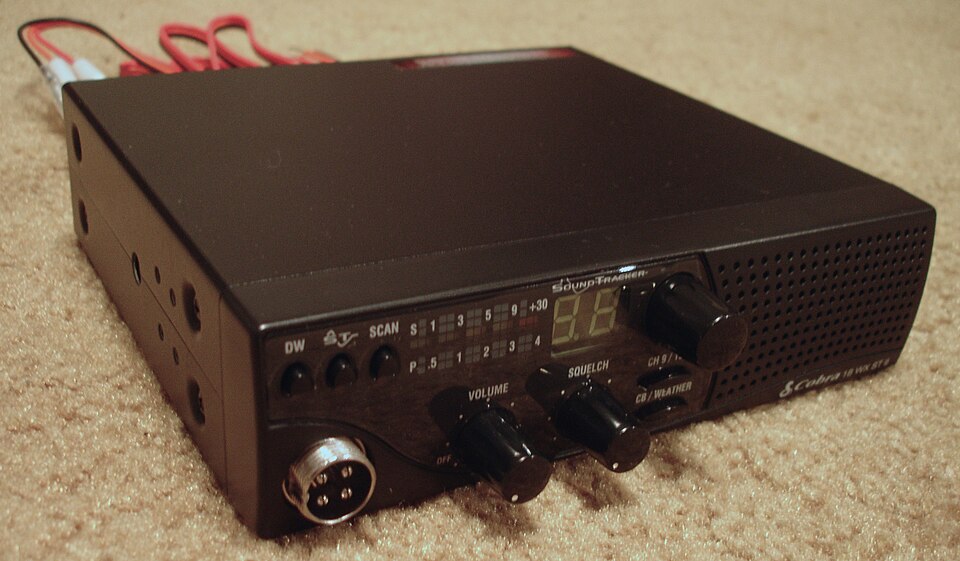

Schema microfon stație CB 4 pini: de ce nu găsești una singură?
Pentru 4 pini nu există o ordine comună a firelor. Chiar PNI scrie la microfonul lui dinamic de 4 pini că îl adaptează la orice stație cu 4 pini, inclusiv Midland și TTi, dacă are schema electrică a stației. Ordinea o dă stația, nu microfonul.

Schema pentru stația ta o găsești, în ordinea asta:
- În manualul stației, la pagina cu schema mufei: la PNI „Microphone wiring diagram”, la President pagina cu „microphone plug” în titlu (în franceză „Prise micro”).
- Pe mufa veche, înainte s-o tai: deșurubează carcasa și fotografiază ce culoare e lipită pe fiecare pin. E schema deja verificată pe stația ta.
- În microfonul deschis: cu multimetrul afli care fir e tresa, care își schimbă legătura când apeși PTT-ul și care merge la capsulă. Pe ce pin al stației ajunge fiecare îți spune tot manualul stației.
Refacerea mufei microfonului, pas cu pas
Ce-ți trebuie
- o mufă de schimb cu același număr de pini ca a stației (PNI are mufă separată de 4 pini și de 6 pini);
- letcon, fludor și un clește de dezizolat;
- un multimetru cu funcția de continuitate (bip) sau cu scala de ohmi;
- schema: pagina din manualul stației sau poza mufei vechi.
- Scoate microfonul din stație. Nu lipești și nu măsori cu mufa în stație.
- Deschide mufa veche și fotografiază legăturile: ce culoare e pe ce pin și unde e prinsă tresa.
- Taie bucata deteriorată (mantaua crăpată, firul strivit), ca să rămână doar cablu sănătos.
- Pune pe cablu piulița și carcasa mufei noi înainte de orice lipitură. Dacă uiți, desfaci totul.
- Dezizolează câțiva milimetri din fiecare fir, răsucește tresa și cositorește capetele.
- Lipește fiecare fir pe pinul lui, după poză sau după schemă. La un microfon PNI original: tresa pe 1, albul pe 2, galbenul pe 3, roșul pe 4, verdele pe 5, negrul pe 6.
- Măsoară înainte să închizi: fiecare pin are continuitate cu firul lui, iar între pinii vecini nu rămâne nicio picătură de fludor sau fir de tresă rătăcit.
- Închide mufa și, dacă are clemă pentru cablu, strânge-o pe manta, nu pe fire.
- Probează cu antena montată: canalul 22 (27,225 MHz, FM), o apăsare scurtă pe PTT, apoi UP, DOWN și ASQ. Manualul PNI Escort HP 8000L cere să nu emiți fără antenă sau cu antena defectă ori necalibrată, ca să nu arzi finalul de emisie.
Cum testezi PTT-ul și cablul cu multimetrul?
Măsori cu microfonul scos din stație, între contactele mufei lui, cu aparatul pe continuitate; rezistențele de la HP 6500 le citești pe scala de ohmi. Valorile rezultă din schemele producătorilor (ce contact se închide la fiecare tastă); nu sunt măsurători publicate de ei.
| Microfonul | Între pinii | Ce apeși | Ce trebuie să vezi |
|---|---|---|---|
| PNI, mufă rotundă de 6 pini | 3 și 1 | nimic | fără continuitate |
| PNI, mufă rotundă de 6 pini | 3 și 1 | PTT | continuitate |
| PNI, mufă rotundă de 6 pini | 5 și 1 / 6 și 1 / 4 și 1 | UP / DOWN / ASQ | continuitate cât ții tasta |
| PNI HP 6500, HP 6500 PRO (RJ11) | 5 și 1 | PTT | continuitate |
| PNI HP 6500, HP 6500 PRO (RJ11) | 5 și 1 | DOWN / UP | în jur de 2,2 kΩ / în jur de 3,9 kΩ |
| President Jimmy III, Henry II | 2 și 5 | nimic | continuitate |
| President Jimmy III, Henry II | 3 și 5 | PTT | continuitate (iar între 2 și 5 dispare) |
Dacă la PTT nu se schimbă nimic, deschide microfonul și măsoară direct pe contactele butonului. Dacă acolo merge, de vină e cablul sau mufa; dacă nu, butonul e uzat.
Cablul spiralat al microfonului: cum afli dacă e rupt?
Măsori fiecare fir cap la cap, de la pinul din mufă la punctul de lipire din microfon, și îndoi cablul pe toată lungimea, mai ales la capete. Dacă bipul se întrerupe, firul e rupt pe dinăuntru: schimbi cablul spiralat, nu tot microfonul, și îl lipești după aceeași schemă.
PTT-ul nu emite? Ce verifici la microfon
La „stația nu emite”, manualul President Jimmy III cere patru verificări: antena conectată și SWR-ul reglat, microfonul bine introdus, același mod de modulație ca al corespondentului și configurația de țară corectă. Tabelul leagă fiecare simptom de firul lui din schemă.
| Ce se întâmplă | Cauza probabilă | Ce faci |
|---|---|---|
| Apeși PTT și stația nu trece pe emisie | mufa nu e bine introdusă, contactul PTT e uzat sau firul de emisie (pinul 3 la PNI și President) e întrerupt | strângi piulița mufei, apoi testezi pinul 3 cu multimetrul |
| Stația emite, dar nu se aude vocea | firul microfonului (pinul 2 la PNI, alb; pinul 1 la President), capsula sau alt mod de modulație decât al corespondentului | verifici AM/FM, apoi continuitatea firului de microfon |
| Stația rămâne pe emisie fără să apeși PTT | firul de emisie atinge masa, adică exact ce face PTT-ul apăsat; la stațiile cu VOX (President Jimmy III, Henry II), și VOX-ul pornit | oprești VOX-ul, dacă stația îl are, apoi cauți în mufă fire care se ating; fără PTT, pinul 3 nu are continuitate cu masa |
| Emisia merge doar cu cablul ținut într-o anumită poziție | un fir rupt în cablul spiralat sau la ieșirea din mufă | testul cu cablul îndoit; schimbi cablul sau mufa |
| Canalele sar singure sau ASQ pornește singur (PNI) | pinul 5, 6 sau 4 atinge masa | fără tastă apăsată, niciunul nu are continuitate cu pinul 1 |
| Microfonul trece testele, dar colegii nu te aud | antena sau cablul ei | măsori SWR-ul înainte de alte emisii |
Ce valori de SWR sunt bune găsești în ghidul despre reflectometrul SWR. Dacă emiți, dar nu auzi răspunsul, verifici întâi squelch-ul și, dacă îl folosești, difuzorul extern. Pe schemele President (Jimmy III, Henry II, Barry II), microfonul ține în repaus firul RX (pinul 2) la masă, așa că la aceste stații verifici și continuitatea dintre pinii 2 și 5. Dacă n-ai unde lipi, microfonul se poate reface și în atelierul nostru din Coșereni.
Dacă microfonul trece toate testele și tot nu emiți, restul cauzelor, în ordinea în care le verifici, sunt în ghidul despre stația CB care nu emite.
Întrebări frecvente
Care e schema microfonului PNI cu 6 pini?
După manualul PNI MK8000: 1 masă (tresa), 2 MIC (alb), 3 PTT/TX (galben), 4 ASQ (roșu), 5 UP (verde), 6 DOWN (negru). Aceeași schemă e în manualele stațiilor PNI Escort HP 8000L, HP 5500, HP 8900, HP 9001 PRO, HP 9500 și HP 9700.
Care e schema microfonului President cu 6 pini?
1 modulație, 2 RX, 3 TX, 4 nefolosit, 5 masă, 6 alimentare, după manualele President. La Barry II, Johnson III, Teddy II, Walker II și celelalte modele din tabel, pe pinul 3 trec și tastele UP și DOWN.
Care e schema microfonului de stație CB cu 4 pini?
Nu există una comună. O iei din manualul stației sau de pe mufa veche, înainte s-o tai; chiar PNI își adaptează microfonul dinamic de 4 pini după schema stației.
Merge orice microfon de stație auto cu 6 pini pe stația mea?
Nu. Mufa poate să intre, dar ordinea pinilor diferă: pinul 5 e UP la PNI și masa la President, iar pinul 6 e DOWN la PNI și alimentarea la President.
De ce nu emite stația când apăs PTT?
Verifici întâi că mufa e bine introdusă și strânsă, apoi PTT-ul: la microfonul PNI scos din stație, pinii 3 și 1 au continuitate doar cu PTT-ul apăsat. Dacă microfonul e bun, verifici antena și SWR-ul.
De ce stația emite singură, fără să apăs PTT?
De obicei, pentru că firul de emisie atinge masa, de exemplu la o mufă refăcută sau la un cablu strivit: pe schema PNI și pe cea a President Jimmy III, exact legătura asta pornește emisia. La stațiile cu VOX, cum sunt President Jimmy III și Henry II, verifici întâi că VOX-ul e oprit.
Surse
- Manual PNI MK8000, microfon cu 6 pini: configurarea pinilor, culorile firelor, schema (secțiunea RO, p. 9) — PNI, citit 30.09.2026
- Fișă PNI MK80M, microfon cu 6 pini: „Schema configurare pini” — PNI, citit 30.09.2026
- Manual PNI Escort HP 8000L ASQ: schema microfonului (p. 54 din PDF) și sfaturile din secțiunea RO (p. 52) — PNI, citit 30.09.2026
- Manual PNI Escort HP 9500: schema microfonului (p. 99 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 8900: schema microfonului (p. 169 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 9700: schema microfonului (p. 139 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 9001 PRO: schema microfonului (p. 44 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 5500: schema microfonului (p. 86 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 6500 PRO: schema microfonului RJ11 (p. 90 din PDF) — PNI, citit 30.09.2026
- Manual PNI Escort HP 6500: schema microfonului RJ11 (p. 64 din PDF) — PNI, citit 30.09.2026
- PNI, fișa microfonului dinamic cu 4 pini: adaptat după schema electrică a stației — citit 30.09.2026
- Manual President Jimmy III: „6-pin microphone plug” (p. 41), depanarea „nu emite” (p. 27) și VOX (p. 26) — President Electronics, citit 30.09.2026
- Manual President Henry II: „6-pin microphone plug” (p. 41) și VOX (p. 26) — President Electronics, citit 30.09.2026
- Manual President Barry II: „6-pin microphone plug” (p. 69) — President Electronics, citit 30.09.2026
- Manual President Bill II: „6-pin microphone plug” (p. 74) — President Electronics, citit 30.09.2026
- Manual President George II: „6-pin microphone plug” (p. 83) — President Electronics, citit 30.09.2026
- Manual President Harrison II: „6-pin microphone plug” (p. 73) — President Electronics, citit 30.09.2026
- Manual President JFK III: „6-pin microphone plug” (p. 69) — President Electronics, citit 30.09.2026
- Manual President Johnson III: „6-pin microphone plug” (p. 53) — President Electronics, citit 30.09.2026
- Manual President Martin: „6-pin microphone plug” (p. 50) — President Electronics, citit 30.09.2026
- Manual President Taylor IV CL: „6-pin microphone plug” (p. 61) — President Electronics, citit 30.09.2026
- Manual President Teddy II: „6-pin microphone plug” (p. 67) — President Electronics, citit 30.09.2026
- Manual President Walker II: „6-pin microphone plug” (p. 60) — President Electronics, citit 30.09.2026
- ANCOM, Banda civică: canalul 22 = 27,225 MHz, maximum 4 W p.e.r. — citit 30.09.2026
