Microfonul potrivit pentru stația CB: mufa cu 4 sau 6 pini și ordinea firelor

Pe scurt

  • Microfon stație CB: se potrivește doar unul cu aceeași mufă și aceeași ordine a firelor ca stația. Numărul de pini nu ajunge.
  • PNI Escort HP 8000L, 8001L, 8024, 9001 PRO, 8900 și 9500 au aceeași mufă rotundă de 6 pini și aceeași schemă; HP 6500 și HP 7120 au mufă RJ11.
  • President are tot 6 pini, dar altă ordine: pinul 5 e masa, pinul 6 alimentarea. Avanti și Storm au microfon propriu pe model.
  • La 4 pini nu există o schemă comună: microfonul se cablează după schema stației.

Verificat la 1 octombrie 2026.

Un microfon de stație CB se potrivește doar dacă are aceeași mufă și aceeași ordine a firelor ca stația ta; numărul de pini spune câte fire sunt, nu ce face fiecare.

Cea mai scumpă presupunere din magazin e „are 6 pini, deci merge”. Un microfon de la altă marcă poate intra perfect în priză și totuși să nu emită, să emită continuu sau să schimbe canalele singur. Mai jos ai ce mufă au stațiile ale căror manuale sunt publice, ce faci la celelalte și cum verifici înainte să comanzi.

Microfon stație auto CB: ce mufă are stația ta?

Tabelul pornește de la stație, nu de la microfon. Unde producătorul publică manualul, mufa și schema sunt luate de acolo.

StațiaMufa microfonuluiCe microfon merge directSursa
PNI Escort HP 8000L, HP 8001L, HP 8024, HP 9001 PRO, HP 8900, HP 9500rotundă, 6 pini, schema PNIPNI MK8000 sau PNI MK9500: aceeași listă de stații, aceeași schemămanualele MK8000 și MK9500
PNI Escort HP 5500, HP 9700rotundă, 6 pini, aceeași schemă PNIun microfon cablat după schema PNI (manualele microfoanelor nu le trec în listă)manualele stațiilor
PNI Escort HP 6500, HP 6500 PRO, HP 7120RJ11 (ca la telefonul fix)un microfon cu RJ11 cablat după schema PNI (PNI dă MK6500 pentru HP 6500 și HP 7120)manualele HP 6500 / 6500 PRO, catalogul PNI
President Barry II, Bill II, George II, Harrison II, JFK III, Johnson III, Martin, Taylor IV CL, Teddy II, Walker II6 pini, schema President; UP și DOWN pe pinul 3un microfon President pentru aceste modelemanualele President
President Jimmy III, Henry II6 pini, schema President; fără UP/DOWN pe mufăun microfon cablat după această schemămanualele President
Avanti (Delta, Kappa 2 PRO, Micro, Grande și celelalte)schema nepublicată de producătormicrofonul modelului tău; distribuitorul are câte unul pentru Delta, pentru Kappa, pentru Micro / Supremo și pentru Grandeoferta distribuitorului Dazz
Storm Discovery, Storm Defenderschema nepublicată de producător; numără pinii din prizămicrofonul „pentru Discovery / Defender”; Storm Matrix are altuloferta distribuitorului Dazz
Stații cu 4 pini (inclusiv unele Midland și TTi)4 pini, ordinea o dă stațiaun microfon de 4 pini recablat după schema stațieifișa PNI a microfonului de 4 pini
Manualele PNI și President, citite pe 30.09 și 1.10.2026; oferta Dazz Group pentru client final (septembrie 2026). Avanti și Storm nu publică manualele online.

Toate microfoanele de stație auto pe care le avem, cu mufa trecută la fiecare, sunt într-o singură categorie.

Merge orice microfon de stație auto cu 6 pini pe stația mea?

Nu. Mufa rotundă de 6 pini e aceeași ca formă la mai multe mărci, dar fiecare producător a pus alte semnale pe pini. Exemplul cel mai clar e între PNI și President, amândouă cu schema publicată:

PinulLa PNI EscortLa President
1masămodulație (vocea)
5tasta UP (canal în sus)masă
6tasta DOWN (canal în jos)alimentare (13,2 V pe schemă)
Rezumat din manualul PNI MK8000 și manualele President Jimmy III și Barry II. Schema completă, pin cu pin, e în ghidul despre schema microfonului.

Pune un microfon PNI într-o stație President și firul tastei DOWN ajunge pe pinul de alimentare, iar masa microfonului pe intrarea de modulație. Nu e o defecțiune, e o nepotrivire care arată exact ca una. Tabelul întreg, cu culorile firelor și testul cu multimetrul, îl găsești în ghidul despre schema microfonului de stație CB.

PNI scrie chiar în manualele MK8000 și MK9500 că microfonul merge și pe alte stații cu 6 pini, „prin reconfigurarea pinilor”. Adică se poate, dar cu letconul, după schema stației, nu scos din cutie și băgat în priză.

Microfon stație PNI: MK8000 sau MK9500?

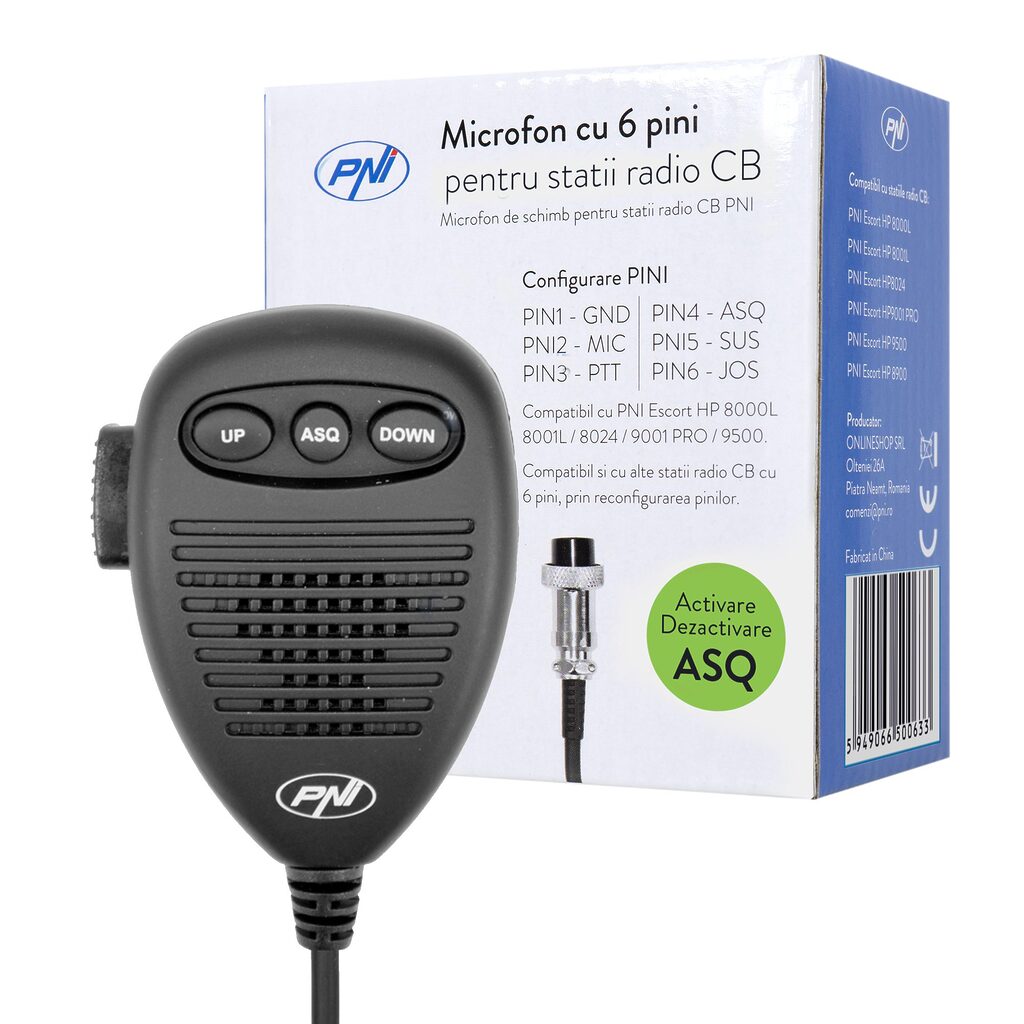

Pe HP 8000L, HP 8001L, HP 8024, HP 9001 PRO, HP 8900 și HP 9500 merg amândouă. Manualele lor au aceeași listă de stații, aceeași schemă de pini (1 masă, 2 microfon, 3 PTT, 4 ASQ, 5 UP, 6 DOWN) și aceleași taste: PTT, UP, DOWN și ASQ. Diferă mărimea: MK8000 are 50 × 25 × 75 mm, MK9500 are 60 × 30 × 110 mm.

Excepția din gama PNI sunt HP 6500, HP 6500 PRO și HP 7120, cu mufă RJ11 și altă schemă: stația deosebește tastele după rezistența pusă pe un singur fir. Un microfon cu mufă rotundă nu intră în ele.

Microfon stație President: de ce contează modelul?

Toate stațiile President din tabel au mufă de 6 pini cu aceeași bază (1 modulație, 2 RX, 3 TX, 5 masă, 6 alimentare), dar nu sunt identice: la Barry II, Johnson III, Teddy II, Walker II și celelalte, tastele UP și DOWN trec tot pe pinul 3, pe când la Jimmy III și Henry II schema mufei nu are taste de canal. Un microfon cu UP/DOWN luat de pe un Barry II nu-ți schimbă canalele pe un Jimmy III.

Microfon stație Avanti: ce verifici?

Iei microfonul făcut pentru modelul tău. Avanti nu publică manualele online, iar distribuitorul lor din România (Dazz) are microfoane separate pentru Delta, pentru Kappa, pentru Micro / Supremo și pentru Grande. Diferențele dintre stațiile Avanti, inclusiv la microfon, sunt puse alături în ghidul despre diferențele dintre stațiile Avanti.

Un lucru specific Avanti: la Delta, Karma 12/24, Kappa 2 PRO, Totale 12/24 și Guarda, tipul de microfon e selectabil pe stație, Electret sau Dinamic (după oferta distribuitorului). Dacă pui un microfon dinamic pe o stație setată pe electret, sau invers, schimbi și setarea.

Microfon stație Storm: Discovery, Defender sau Matrix?

Storm Discovery și Storm Defender folosesc același microfon, iar Storm Matrix altul. Așa le listează distribuitorul, ca două produse separate, ambele cu capsulă cu condensator. Storm nu publică manualele online, așa că, înainte să comanzi, uită-te la priza de pe stație și numără pinii.

Microfon stație auto 4 pini: cum îl potrivești?

La 4 pini nu există o ordine comună a firelor; o dă stația. PNI scrie la microfonul lui dinamic de 4 pini că îl adaptează la orice stație cu 4 pini, inclusiv Midland și TTi, dacă are schema electrică a stației. Schema o iei din manualul stației sau de pe mufa veche, fotografiată înainte s-o tai; pașii sunt în ghidul de schemă și refacere a mufei.

Cum afli ce microfon îți trebuie, pas cu pas

  1. Citește modelul exact al stației de pe panou sau de pe eticheta de dedesubt: „PNI Escort HP 8001L”, nu doar „PNI”.
  2. Numără pinii din priza de microfon și uită-te la formă: rotundă cu piuliță sau dreptunghiulară, ca o mufă de telefon (RJ11) ori de rețea.
  3. Caută modelul în tabelul de mai sus. Dacă stația e în listele PNI sau President, ai și schema.
  4. Dacă ai microfonul vechi, citește codul de pe el sau de pe cablu; e cel mai sigur reper pentru unul identic.
  5. Dacă modelul nu apare nicăieri, mai ales la o stație veche sau luată la mâna a doua, scrie-ne modelul înainte să comanzi. Microfonul se poate și recabla, în atelierul nostru din Coșereni.

Un microfon cu mufa greșită se întoarce, iar transportul dus-întors te costă mai mult decât o întrebare.

Am schimbat microfonul și stația nu emite. Ce fac?

Întâi verifici că mufa e introdusă până la capăt și piulița strânsă. Dacă microfonul e de altă marcă decât stația, cauza aproape sigură e schema: PTT-ul nu ajunge pe pinul de emisie al stației. Dacă stația rămâne pe emisie fără să apeși nimic, scoate microfonul imediat: firul de emisie atinge masa.

Dacă microfonul e cel potrivit și tot nu emiți, restul cauzelor, de la antenă la SWR, în ordinea în care le verifici, sunt în ghidul despre stația CB care nu emite.

Vreau ecou și roger beep: ce variante am?

Ai două drumuri: un microfon cu ecou încorporat sau un modul de ecou montat în stație.

  • Microfonul cu ecou are circuitul în carcasă. La PNI există cu 4 și cu 6 pini; PNI scrie că îl adaptează la orice stație cu același număr de pini, iar la varianta de 4 pini cere o baterie de 9 V. Regula de mai sus rămâne: cu mufa recablată după schema stației.
  • Modulul de ecou și roger beep nu se pune în priza microfonului. După manualul PNI ECH01, se montează în stație: la HP 6500 și HP 8000L se scot trei rezistori de pe placă și se lipesc firele modulului, alimentat la 9–12 V. Avantajul e că îți păstrezi microfonul; dezavantajul, că e o lucrare de atelier.

Și căștile cu microfon au aceeași problemă?

Da. Mufa căștii trebuie să fie cea pe care o are stația. La PNI sunt cel puțin două tipuri: PNI-K, cu 2 pini (căștile HS81 și HS82; HS82 e dată de PNI pentru HP 8001L, HP 55 și HP 9500) și PNI-MT, cu 1 pin de 2,5 mm (HM91, HM97). Nu sunt interschimbabile. Căștile, cu mufa trecută la fiecare, sunt în categoria de căști pentru stații CB.

După ce ai microfonul potrivit, ASQ-ul de pe el funcționează doar dacă stația îl are; cum reglezi squelch-ul și ASQ-ul e în ghidul de reglare a stației CB.

Întrebări frecvente

Merge orice microfon de stație auto cu 6 pini?

Nu. Mufa poate să intre, dar ordinea firelor diferă între mărci: pinul 5 e tasta UP la PNI și masa la President, iar pinul 6 e DOWN la PNI și alimentarea la President.

Ce microfon merge pe PNI Escort HP 8000L, HP 8001L sau HP 9500?

PNI MK8000 sau PNI MK9500. Manualele amândurora le dau pentru HP 8000L, HP 8001L, HP 8024, HP 9001 PRO, HP 9500 și HP 8900, cu aceeași schemă de 6 pini.

Merge microfonul de HP 8000L pe HP 6500 sau HP 7120?

Nu. HP 6500, HP 6500 PRO și HP 7120 au mufă RJ11 și altă schemă; le trebuie un microfon cu RJ11 cablat după schema lor.

Ce microfon merge pe o stație Avanti?

Microfonul modelului tău: distribuitorul Avanti din România are microfoane separate pentru Delta, Kappa, Micro / Supremo și Grande. La unele modele, Delta, Karma, Kappa 2 PRO, Totale și Guarda, tipul de microfon, electret sau dinamic, e selectabil pe stație.

Ce microfon merge pe Storm Discovery?

Microfonul pentru Storm Discovery / Defender, același la ambele stații; Storm Matrix are alt microfon. Înainte să comanzi, numără pinii din priza stației.

Pot pune un microfon cu 4 pini pe orice stație cu 4 pini?

Doar dacă îl recablezi după schema stației. Pentru 4 pini nu există o ordine comună a firelor; o iei din manualul stației sau de pe mufa veche.

Modulul de ecou se pune între microfon și stație?

Nu, modulul PNI ECH01 se montează în stație. Manualul PNI arată că la HP 6500 și HP 8000L se scot trei rezistori de pe placă și se lipesc firele modulului.
