Sursa TV defectă: semnele, cauzele și cum o deosebești de leduri sau de placa de bază
Pe scurt
- Sursa TV transformă tensiunea rețelei în tensiunile continue, separate de rețea, de care au nevoie plăcile și ledurile televizorului.
- Semnele unei surse defecte: ledul de standby stins deși priza merge, ledul care clipește, televizorul care pornește și se stinge.
- Condensatorii mari ai sursei pot rămâne încărcați la sute de volți după ce scoți ștecherul. Sursa nu se desface și nu se măsoară acasă.
Verificat la 10 octombrie 2026.
Sursa, numită și placa de alimentare, e placa prin care intră curentul din priză în televizor. Când ea cedează, de obicei nu mai pornește nimic. Dar aceleași semne pot veni și de la alte plăci, așa că mai jos le deosebim prin ce vezi și auzi. Reparația o facem în atelierul de reparații televizoare din Coșereni.
De ce sursa televizorului nu se repară acasă?
Pentru că o parte din sursă lucrează direct cu tensiunea rețelei, iar condensatorii ei păstrează tensiune și după ce scoți ștecherul.
- Tensiunea din interior e mai mare decât cea din priză. În ghidul Infineon pentru proiectarea surselor de televizor, prima treaptă ridică tensiunea la circa 390 V continuu, pe care o ține într-un condensator mare (în exemplul lor, doi de câte 68 µF). E un exemplu de proiect, dar arată ordinul de mărime.
- Regula de descărcare privește ștecherul, nu interiorul. Normele (IEC 62368) cer ca pinii ștecherului să nu te electrocuteze după ce îl scoți din priză, adică descărcarea condensatorilor mici de pe intrarea de rețea (comitetul de siguranță PSMA). Condensatorul mare din interior nu e acoperit de această regulă.
- Un condensator descărcat se poate reîncărca singur. Nippon Chemi-Con, un mare producător de condensatori, avertizează că un condensator electrolitic se poate reîncărca spontan în timp, prin fenomenul numit tensiune de revenire.
- Producătorul spune la fel. Samsung scrie în manualul de utilizare că nu se scoate capacul din spate, că în interior e tensiune înaltă și că nu sunt piese reparabile de utilizator.
De aceea articolul nu conține instrucțiuni de măsurat sau de lucrat pe sursă. Tot ce poți face singur e mai jos, la „Ce poți verifica singur”.
Ce face sursa televizorului?

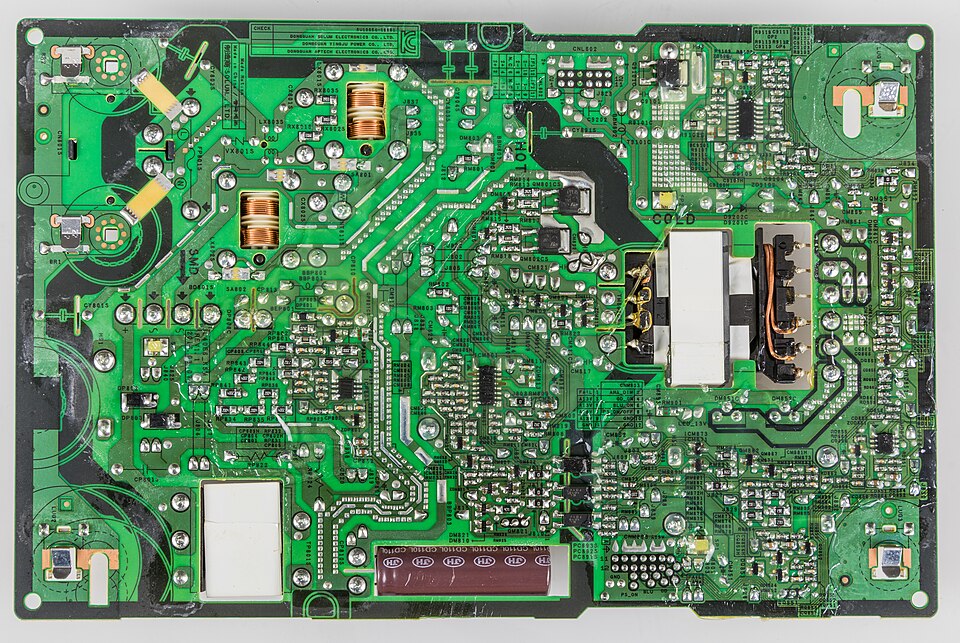

Ghidul Infineon descrie o sursă de televizor în două trepte. Prima corectează forma curentului luat din rețea și dă tensiunea înaltă continuă. A doua coboară această tensiune la valori mici, separate de rețea: în exemplul lor, 24 V și 12 V, pentru restul televizorului. Richtek, un producător de circuite pentru televizoare, arată că din sursă se alimentează și ledurile din spatele ecranului, fie printr-un circuit separat de alimentare a ledurilor, numit driver, fie direct (nota AN006).
Sursa are și un regim de așteptare (standby), cu consum foarte mic (Infineon). Samsung scrie că televizorul oprit consumă în continuare puțin curent. Din această alimentare de așteptare funcționează, logic, ledul de standby și receptorul care așteaptă comanda de pornire.
Care sunt semnele unei surse TV defecte?
| Ce vezi | Ce poate fi | Ce faci |
|---|---|---|
| Ledul de standby e stins și nu pornește nimic | curentul nu ajunge la circuitele de alimentare: cablul, priza sau sursa (LG) | verifici cablul și priza; dacă priza merge, atelier |
| Ledul de standby e aprins, dar televizorul nu pornește | telecomanda, sursa principală sau placa de bază | încerci butonul de pe televizor (Samsung); dacă nici așa nu pornește, atelier |
| Ledul de standby clipește | o problemă de alimentare sau a unei componente interne (Samsung) | scoți prelungitorul cu protecție din circuit; dacă persistă, atelier |
| Pornește și se stinge după câteva secunde | o protecție a sursei, a driverului de leduri (circuitul care le dă curent) sau a plăcii de bază (Infineon, Richtek) | atelier |
| Pocnete, bâzâit puternic sau miros de ars | o componentă care cedează | scoți imediat din priză și nu-l mai pornești (Samsung) |
| La desfacere: condensatori bombați sau cu urme de electrolit | condensatori uzați de căldură (Nippon Chemi-Con) | se înlocuiesc în atelier, după ce se caută și cauza |
Pentru televizorul care nu dă niciun semn de viață, pașii sunt în articolul despre televizorul care nu se mai aprinde.
Pentru televizorul care pornește și se stinge, pașii sunt în articolul despre televizorul care pornește și se stinge.
Cum deosebești sursa de leduri sau de placa de bază?
Prin ce vezi și auzi, cu televizorul închis, ajungi la placa probabilă, nu la diagnostic sigur. Ordinea e a noastră, din sursele de mai sus:
- Ledul de standby e stins, deși priza merge? Curentul nu ajunge la circuitele de alimentare (LG). Sursa e prima bănuită.
- Ledul e aprins și televizorul pare să pornească, cu sonor, dar ecranul rămâne negru? Sursa principală dă tensiune, altfel nu ar merge sonorul. Luminezi ecranul de aproape cu o lanternă: dacă vezi slab imaginea, lipsește lumina din spate: ledurile sau circuitul care le alimentează, care, arată Richtek, poate fi chiar o parte a sursei. Detalii în ghidul despre ledurile de backlight.
- Sonor, ecran negru și cu lanterna nu vezi nimic? Probabil imaginea nu ajunge la panou: placa de bază sau placa care comandă panoul, numită T-con (vezi articolul despre placa T-con).
- Pornește și se stinge? Atât sursa, cât și driverul de leduri au protecții care le opresc la o avarie (Infineon, Richtek), deci de aici nu se poate spune care e de vină fără măsurători, adică în atelier.
De ce se umflă condensatorii din sursă?

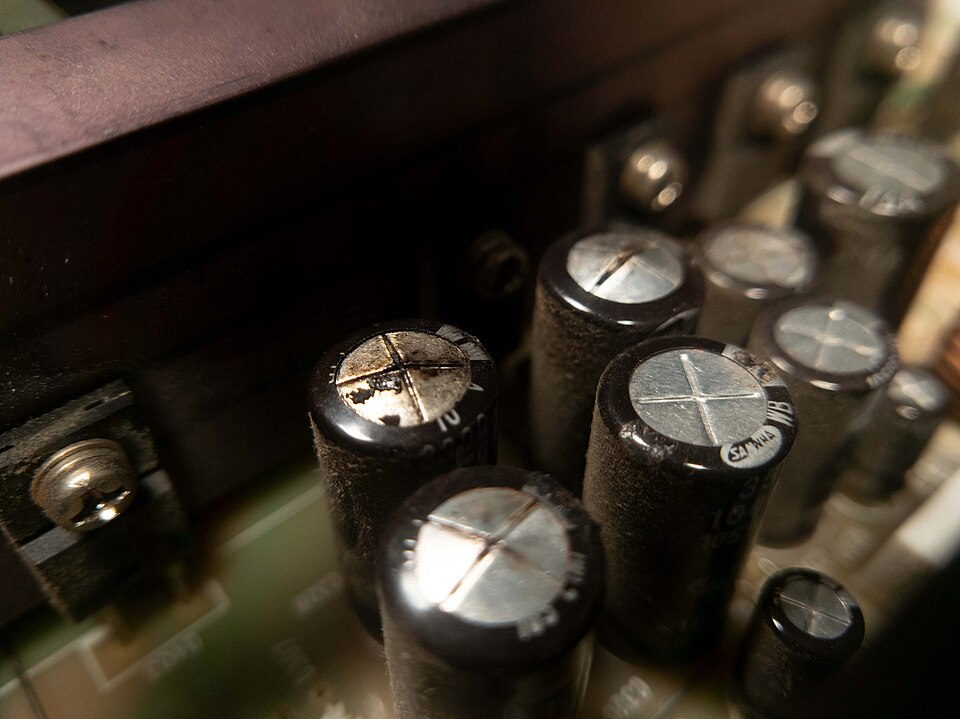

Căldura grăbește uzura condensatorilor electrolitici. Nippon Chemi-Con scrie că, lucrați peste temperatura maximă, își scurtează considerabil viața și își deschid supapa de presiune, iar la temperaturi mai mici trăiesc mai mult. Un curent de riplu (curentul alternativ care trece prin condensator) prea mare îi încălzește și duce la același rezultat sau la scurtcircuit. La inspecție, semnele vizibile sunt supapa deschisă și scurgerea de electrolit. Cum îi recunoști pe placă e în ghidul despre condensatorii umflați din televizor.
Dacă un condensator își deschide supapa, iese electrolit vaporizat, nu fum, la peste 100 °C; producătorul cere să scoți aparatul din priză (Chemi-Con). Ca să nu încălzești inutil sursa, Samsung cere ca fantele de aerisire să nu fie acoperite și ca televizorul să stea la cel puțin 10 cm de perete și de mobilă.
Sursa televizorului Samsung, LG sau Philips: e altfel?
Principiul e același la toate mărcile: tensiunea rețelei intră în sursă, iar sursa alimentează plăcile și ledurile. Diferă schema și codul plăcii. Semnele de la suprafață, adică ledul de standby stins sau care clipește, au aceeași logică: Samsung și LG le descriu la fel în paginile lor de suport. Codul plăcii, necesar pentru piese, se citește de pe placă, la desfacere.
Ce poți verifica singur
- Cablul de alimentare, împins bine în televizor și în priză (LG, Samsung).
- Priza, cu alt aparat. Dacă folosești un prelungitor cu protecție la supratensiune, încearcă fără el: Samsung notează că acestea se uzează.
- Resetarea: scoți ștecherul din priză, aștepți 30 de secunde și îl bagi la loc (Samsung).
- Butonul de pe televizor, ca să excluzi telecomanda (Samsung).
- Aerisirea: fantele libere și cel puțin 10 cm până la perete și mobilă (Samsung).
Când e de atelier
Când priza și cablul sunt bune, iar televizorul tot nu pornește, clipește sau se stinge, defectul e înăuntru. Acolo lucrăm noi, nu tu: sursa ține tensiune periculoasă și după ce o scoți din priză. Adu televizorul în atelierul din Coșereni, jud. Ialomița; detaliile sunt pe pagina de reparații televizoare.
Întrebări frecvente
Cum îmi dau seama că sursa televizorului e defectă?
Ledul de standby rămâne stins deși priza și cablul sunt bune, clipește sau televizorul pornește și se stinge. Ultimele două pot veni și de la alte plăci, așa că diagnosticul sigur se pune în atelier.
Dacă ledul de standby e stins, e sigur sursa?
Nu sigur. LG explică că ledul stins înseamnă că nu ajunge curent la circuitele de alimentare: poate fi cablul, priza sau un defect al televizorului, de exemplu sursa. Verifici întâi priza cu alt aparat.
Pot repara singur sursa televizorului?
Nu. O parte din sursă lucrează cu tensiunea rețelei, iar condensatorii mari pot rămâne încărcați și după ce scoți ștecherul. Samsung, în manualul de utilizare, trimite orice intervenție la personal calificat.
De ce se umflă condensatorii în sursa televizorului?
Căldura e cauza pe care o subliniază Nippon Chemi-Con, producător de condensatori: peste temperatura maximă își scurtează viața și își deschid supapa de presiune. De aceea contează ca fantele de aerisire să rămână libere.
Sursa televizorului Samsung sau LG se repară la fel?
Principiul e același; diferă schema și codul plăcii, care se citește de pe placă la desfacere.
Surse
- Infineon, ghidul de proiectare a surselor de televizor cu IDP230x (PFC + LLC), Rev. 2.0 — design guide, 2019, citit 10.10.2026
- Richtek, AN006 „LED Backlight System and Power Solutions”: alimentarea ledurilor la televizor (p. 5), protecțiile (p. 9–10) — nota de aplicație, 2014, citită 10.10.2026
- Nippon Chemi-Con, „Precautions and Guidelines (Aluminum Electrolytic Capacitors)” — citit 10.10.2026
- PSMA Safety and Compliance Committee, „X-Capacitor Discharge Must Satisfy Both Safety And Energy Efficiency Rules”, How2Power Today — decembrie 2019, citit 10.10.2026
- Samsung, manualul de utilizare al televizoarelor seria 6 (MU6120): siguranța, ventilația, „The TV won’t turn on” — manual, 2017, citit 10.10.2026
- Samsung, „How to troubleshoot the Samsung TV that will not turn on” — pagină de suport, citită 10.10.2026
- LG, „[LG TV] No power on TV” — pagină de suport, actualizată 14.08.2025, citită 10.10.2026
