Condensatori umflați în televizor: cum îi recunoști, de ce se umflă și ce înseamnă ESR-ul

Condensatorul electrolitic e o piesă în formă de tub care stochează sarcină electrică și netezește tensiunea pe plăcile televizorului, inclusiv pe sursa de alimentare. În interior are un electrolit lichid. Când se strică, uneori se umflă și se vede, alteori nu. Le verificăm și le înlocuim în atelierul de reparații televizoare din Coșereni.

Te uiți singur după condensatori umflați?

Nu. Ca să-i vezi trebuie să desfaci televizorul, iar o parte dintre ei stau pe sursa de alimentare, care lucrează cu tensiunea rețelei. Condensatorii mari ai sursei pot păstra tensiune periculoasă și după ce scoți ștecherul; detaliile sunt în ghidul despre sursa TV defectă. Chiar și Nichicon, producător de condensatori, cere ca un condensator să fie descărcat corect înainte să fie scos de pe placă.

Ce urmează te ajută să înțelegi ce vede tehnicianul la desfacere sau ce arată o poză primită de la service. Nu e o invitație să deschizi capacul.

Cum arată un condensator umflat?

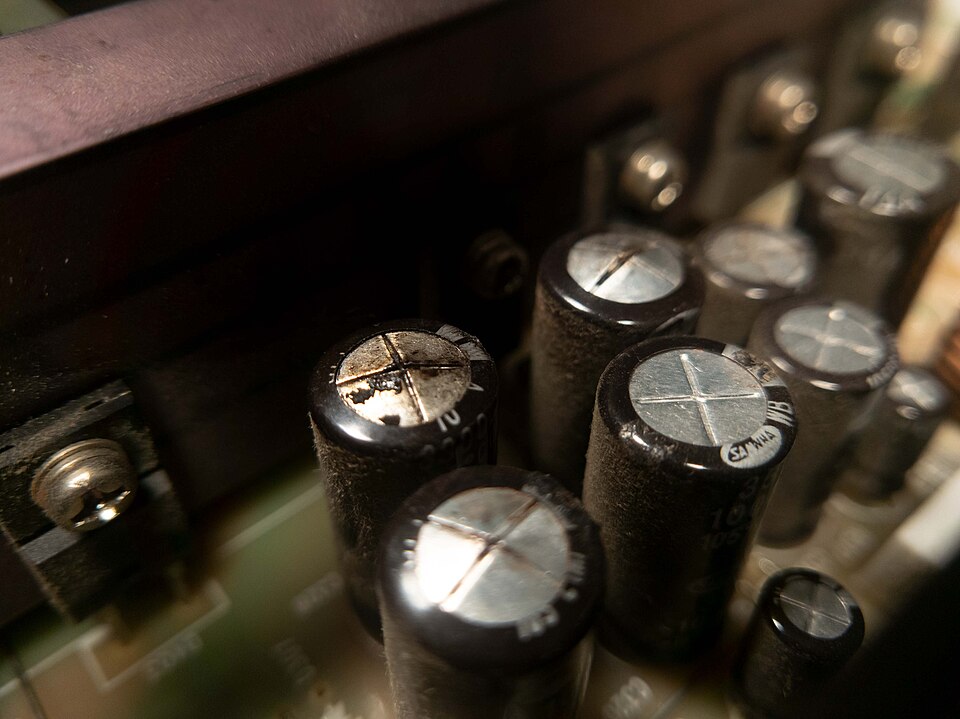

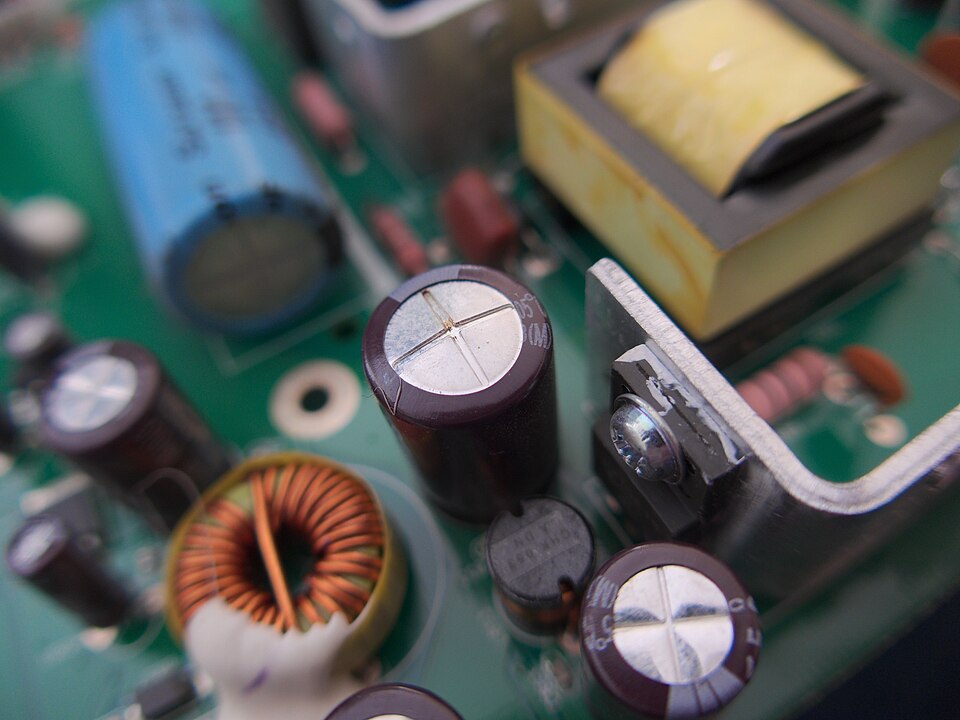

La condensatorii din poze, capacul de sus are o crestătură în cruce: e supapa de presiune, care se deschide când presiunea din interior crește (Nichicon notează că unii condensatori au supapa pe partea de jos). Nippon Chemi-Con, unul dintre marii producători, listează printre defecte supapa deschisă și garnitura de cauciuc umflată (din cauza presiunii interne) și scurgerea de electrolit (când etanșarea cedează). La vedere, asta înseamnă:

• capacul bombat în loc de plat, cu crestătura ridicată;
• supapa deschisă, cu crestătura ruptă;
• urme maronii sau cruste pe capac sau pe placă, la baza condensatorului: electrolitul scurs;
• garnitura de jos împinsă afară; un condensator aplecat sau ridicat de pe placă poate fi semnul ei (deducția noastră din figura Chemi-Con).

Electrolitul scurs nu e inofensiv. Chemi-Con avertizează că poate coroda traseele plăcii și poate produce scurtcircuit, fum sau foc. De aceea, la reparație se curăță și placa, nu doar se schimbă condensatorul.

De ce se umflă condensatorii?

Pentru că în interior crește presiunea. Nippon Chemi-Con numește temperatura din jur și încălzirea dată de curentul de riplu factorii decisivi pentru viața condensatorului.

• Temperatura. Chemi-Con explică că viața condensatorului depinde în principal de cât de repede se pierde electrolitul prin garnitură și că, aproximativ, se înjumătățește la fiecare 10 °C în plus, între 60 și 95 °C (precizează că, strict vorbind, regula nu se aplică pe tot intervalul). Peste temperatura maximă, viața scade considerabil și supapa se deschide.
• Curentul de riplu. Riplul e partea alternativă a curentului care trece prin condensator. Pentru că are rezistență internă, condensatorul se încălzește din interior, proporțional cu pătratul curentului (Chemi-Con). De aceea fiecare condensator are un riplu maxim admis; peste el, viața scade, supapa se poate deschide sau apare scurtcircuitul.
• Tensiunea prea mare sau inversă. Tot în figura de defecte Chemi-Con apar tensiunea de lucru excesivă și tensiunea inversă printre cauzele de utilizare greșită.

Într-o sursă în comutație, cum e cea a televizorului, riplul are două componente: una la frecvența rețelei și una la frecvența de comutație (Chemi-Con). Ce poți controla tu e căldura din jur: fantele de aerisire libere și spațiu în spatele televizorului.

Ce este ESR-ul și de ce contează mai mult decât aspectul?

ESR (rezistența echivalentă serie) e rezistența internă a condensatorului: a electrolitului, a separatorului de hârtie și a contactelor (Chemi-Con). Un condensator ideal n-ar avea-o; unul real o are mereu, iar ea crește cu uzura. Valorile orientative de ESR pe capacități și tensiuni sunt în tabelul de ESR al condensatorilor.

Chemi-Con împarte defectele în două feluri. Defectul brusc: scurtcircuit sau întrerupere. Uzura: în timp, electrolitul se evaporă prin garnitură, capacitatea scade, iar pierderile (deci ESR-ul) cresc, până când ies din limitele din fișă.

De aici o concluzie a noastră, nu o frază din fișă: un condensator uzat poate arăta perfect normal. Bombarea și scurgerea sunt doar cazurile care se văd. Și Nichicon, la inspecția de întreținere, cere două verificări separate: aspectul (supapa, electrolitul) și caracteristicile electrice (capacitatea, pierderile, curentul de fugă).

Ce înseamnă fiecare semn?

Ce face atelierul cu condensatorii umflați?

• Caută cauza, nu doar piesa. Dacă un condensator s-a umflat de căldură, de riplu sau de tensiune, aceeași cauză îl strică și pe cel nou.
• Verifică și vecinii, chiar dacă arată bine, pentru că uzura nu se vede mereu.
• Pune un condensator potrivit pentru acel loc: aceeași capacitate și tensiune, temperatura maximă și riplul admis cel puțin la fel de bune ca la original (Chemi-Con și Nichicon cer ca temperatura și riplul să rămână în limitele din fișă).
• Curăță placa unde a curs electrolit și verifică traseele.

Pentru condensatorii mari există și o regulă europeană: regulamentul de proiectare ecologică pentru ecrane obligă producătorii să pună la dispoziția reparatorilor profesioniști condensatorii de peste 400 µF, cel puțin șapte ani de la introducerea pe piață a ultimei unități a modelului (Regulamentul UE 2019/2021, modificat de 2021/341). Dacă reparația merită, cântărești cu ghidul despre când merită reparat televizorul.

Ce poți verifica singur

• Aerisirea: fantele din spate libere, televizorul nu stă lipit de perete sau închis într-un corp de mobilă.
• Mirosul sau pocnetul: dacă simți miros înțepător ori auzi un pocnet, scoți imediat din priză. Nichicon și Chemi-Con cer scoaterea din priză când un condensator își deschide supapa și iese gaz sau fum; gazul are peste 100 °C.
• Ce face ledul de standby și dacă televizorul pornește, se stinge sau nu dă semn de viață. Ledul care clipește e explicat în ghidul despre ledul roșu care clipește, iar oprirea după câteva secunde în articolul despre televizorul care pornește și se stinge.

Când e de atelier

Orice condensator bănuit, umflat sau nu, se verifică și se schimbă în atelier. Ca să ajungi la el desfaci televizorul și lucrezi lângă sursa, care poate ține tensiune și după ce scoți ștecherul. Adu televizorul în atelierul din Coșereni, jud. Ialomița; detaliile sunt pe pagina de reparații televizoare.

Întrebări frecvente

Surse

• Nippon Chemi-Con, „Technical Note” (condensatori electrolitici cu aluminiu): tanδ și ESR (2-1-2), tipurile de defecte (3), Fig. 18 „Failure Modes” (4), viața și temperatura (5-1), riplul (5-3) — CAT. No. E1001A, citit 10.10.2026
• Nippon Chemi-Con, „Precautions and Guidelines (Aluminum Electrolytic Capacitors)”: temperatura, riplul, supapa, electrolitul scurs — citit 10.10.2026
• Nichicon, „Application Guidelines for Aluminum Electrolytic Capacitors”: condițiile de utilizare, inspecția, urgențele, descărcarea — CAT.8100M, citit 10.10.2026
• Regulamentul (UE) 2021/341 de modificare a Regulamentului (UE) 2019/2021: piesele de schimb pentru reparatorii profesioniști, inclusiv condensatoarele de peste 400 µF — EUR-Lex, citit 10.10.2026
