Leduri backlight TV: ce sunt, cum sunt legate și de ce se ard

Un televizor LED este, de fapt, un televizor LCD luminat din spate cu leduri. Când ledurile se ard, ai de obicei sonor, dar ecranul rămâne negru sau întunecat pe porțiuni. Ne ocupăm de reparații de televizoare în atelierul din Coșereni; aici explicăm ce se întâmplă înăuntru.

Ce sunt ledurile de backlight ale televizorului?

Backlight înseamnă „iluminare din spate”. Richtek, un producător de circuite pentru televizoare, descrie modulul de backlight ca pe un ansamblu de surse de lumină, ghid de lumină și difuzor, care stă în spatele panoului LCD (nota de aplicație AN006). Panoul LCD are celule care doar filtrează lumina: fără ea, imaginea există, dar nu o vezi.

De aici vine și un test simplu: cu sonorul pornit și ecranul negru, luminezi ecranul de aproape cu o lanternă. Dacă vezi, slab, imaginea în dreptul fasciculului, panoul primește semnal și lipsește doar lumina din spate. Testul nu apare în manualele producătorilor; e o consecință a felului în care lucrează ecranul, deci un indiciu, nu un diagnostic. Detaliile sunt în articolul despre televizorul care are sonor, dar nu are imagine.

Edge-lit sau direct-lit: cum sunt așezate ledurile?

Richtek împarte iluminarea cu leduri în două tipuri (AN006):

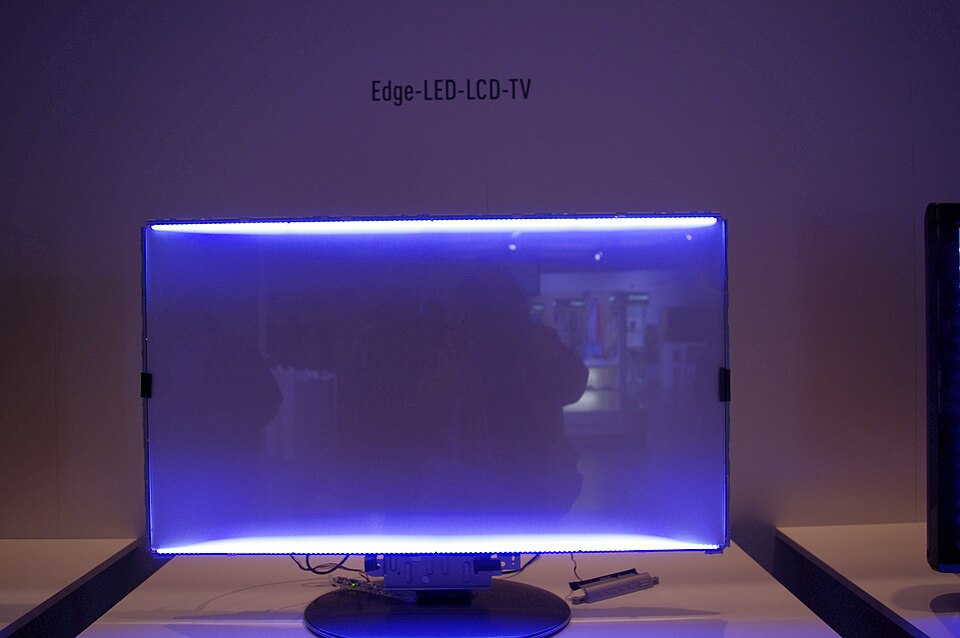

• Edge-lit (pe margini). Ledurile stau pe laturile ecranului, iar o placă de ghidare a luminii o împrăștie uniform pe toată suprafața. E varianta cea mai folosită, fiindcă e ieftină și subțire.

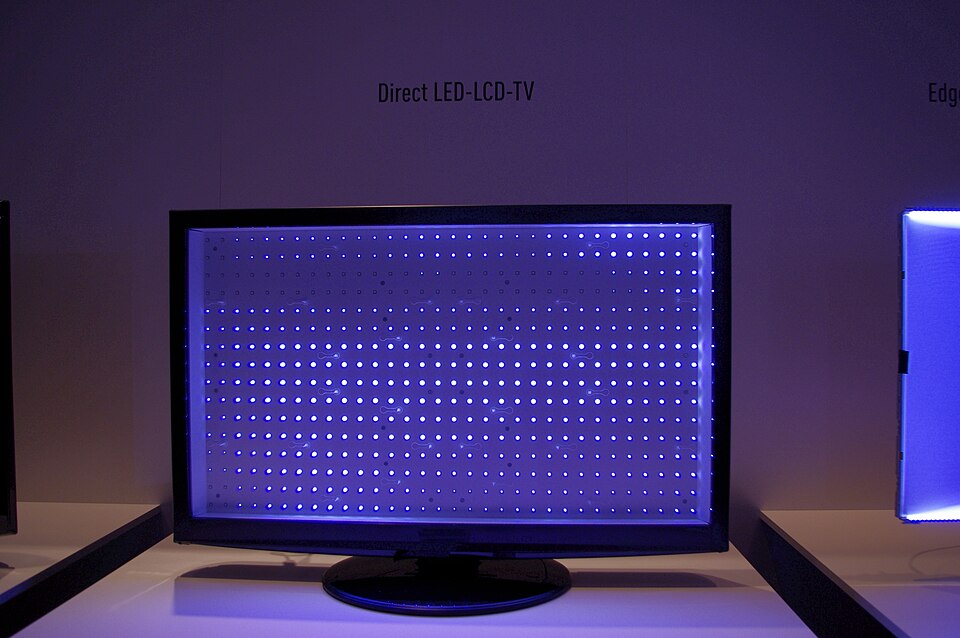

• Direct-lit (direct). Ledurile stau în rânduri pe toată suprafața din spate. Permite stingerea locală a zonelor întunecate din imagine, pentru negru mai adânc, dar folosește mai multe leduri, e mai groasă și are probleme de căldură („thermal limitations”, în tabelul Richtek).

La iluminarea directă, peste fiecare led stă de obicei o lentilă mică, numită lentilă secundară. Un brevet al TPV, producător de televizoare și monitoare, explică rostul ei: ledul singur luminează îngust și face o pată mică de lumină chiar deasupra lui, iar lentila îi lărgește unghiul, ca lumina să se amestece pe o distanță mai mică. Peste leduri și lentile vin apoi foliile de difuzie, care fac lumina uniformă.

Ce e o baretă (bandă) de leduri și de ce un singur led stinge tot rândul?

Bareta, numită și banda de leduri, e o plăcuță lungă pe care ledurile sunt lipite unul după altul. Ledurile sunt legate în serie, adică același curent trece prin toate, unul după altul. Dacă un led se întrerupe, curentul nu mai are pe unde să treacă, iar rândul se stinge întreg.

Ce urmează depinde de circuitul care alimentează ledurile, numit driver:

• Fișa driverului MP3394 (Monolithic Power, destinat și televizoarelor LCD) descrie cum șirul întrerupt e scos din funcționare, iar celelalte rămân aprinse. Pe ecran vezi atunci o zonă mai întunecată. Dacă toate șirurile sunt întrerupte, driverul se oprește de tot. Deci, la un televizor la care toate baretele formează un singur șir, un singur led întrerupt înseamnă ecran negru.
• Richtek descrie și drivere care, la un led în scurtcircuit, opresc tot circuitul, nu doar canalul acela, și semnalează avaria (AN006). Pe ecran vezi atunci negru complet, deși sonorul merge.

Ledurile lucrează la tensiuni mari, fiindcă se adună pe tot șirul: în schema de televizor din nota Richtek, tensiunea pentru leduri e între 40 și 150 V. Încă un motiv pentru care televizorul nu se desface acasă.

De ce se ard ledurile televizorului?

Un led transformă în lumină doar o parte din curent; restul devine căldură. Departamentul american al Energiei (DOE) estima, în 2007, că 75–85% din puterea unui led alb ajunge căldură, care trebuie scoasă prin plăcuță și prin carcasă. Temperatura din interiorul ledului, numită temperatura joncțiunii, depinde de trei lucruri: curent, cât de bine e scoasă căldura și temperatura aerului din jur (fișa DOE „Thermal Management of White LEDs”).

• Căldura scade lumina în timp. În exemplul DOE, două leduri identice, alimentate la același curent, dar cu 11 °C diferență pe joncțiune, au avut o durată utilă estimată (până la 70% din lumina inițială) de circa 37.000, respectiv 16.000 de ore.
• Curentul mare înseamnă căldură mare. Tot DOE: cu cât curentul e mai mare, cu atât cipul ledului se încălzește mai tare. Richtek notează că lumina ledului e, de obicei, direct proporțională cu curentul, deci un ecran mai luminos cere leduri mai solicitate.
• Ledul se poate întrerupe. Centrul CALCE al Universității din Maryland, care studiază fiabilitatea componentelor, enumeră între cauzele de circuit întrerupt ruperea firului de legătură din interiorul ledului, la curent prea mare, și oboseala sudurii acestui fir, la încălzirea și răcirea repetată. Rezultatul e lipsa totală a luminii.
• Limitele din fișă. Samsung cere, în fișa unui led de putere medie (LM561C), ca curentul să fie ales după temperatura maximă a mediului și a joncțiunii (maximum 110 °C la acel led) și ca toate terminalele să fie lipite, ca să scoată căldura; altfel ledul se poate deteriora.

Pe scurt: un led care lucrează mai rece și la curent mai mic trăiește mai mult. De aceea contează cât curent dă driverul și cum e scoasă căldura, subiect pe care îl reluăm în ghidul despre înlocuirea ledurilor la televizor.

Cum arată defectele de backlight pe ecran?

Ecranul negru are și alte cauze decât ledurile; le găsești în articolul despre ecranul negru la televizor.

Ce poți verifica singur

• Testul cu lanterna, descris mai sus, cu televizorul pornit și camera întunecată.
• Setările de imagine. Un mod de economisire a energiei sau o luminozitate dată la minimum pot întuneca ecranul fără să fie defect.
• Sursa de semnal și cablurile externe, dacă ecranul e negru doar pe o intrare.

Când e de atelier

Ledurile stau în spatele panoului, deci televizorul trebuie desfăcut complet ca să ajungi la ele. Samsung scrie în manualul de utilizare că în interior e tensiune înaltă, că nu sunt piese reparabile de utilizator și că orice intervenție se face de personal calificat. Pe lângă tensiunea rețelei de pe sursă, ledurile lucrează și ele la zeci, uneori peste o sută de volți. Iar panoul LCD e din sticlă și se strică ușor la desfacere. Aduci televizorul în atelierul din Coșereni, jud. Ialomița; detaliile sunt pe pagina de reparații televizoare.

Întrebări frecvente

Surse

• Richtek, AN006 „LED Backlight System and Power Solutions”: edge-lit și direct-lit (p. 3), curentul și luminozitatea (p. 4), alimentarea ledurilor la televizor (p. 5), protecțiile (p. 9–10) — nota de aplicație, 2014, citită 10.10.2026
• Monolithic Power Systems, fișa MP3394 Rev. 1.07: „Open String Protection” (p. 10) — datasheet, 2013, citit 10.10.2026
• Samsung Electronics, fișa LED-ului LM561C Rev. 7.0: valori maxime, montaj și precauții — datasheet, 2016, citit 10.10.2026
• U.S. Department of Energy, „Thermal Management of White LEDs” — fișă tehnică, 2007, citită 10.10.2026
• CALCE, University of Maryland: „LED Failure Mechanisms”; plus recenzia Chang, Das, Varde, Pecht, Microelectronics Reliability 52(5), 2012 — citit 10.10.2026
• TPV Display Technology, brevetul US 9.146.018 B2: lentila optică secundară la iluminarea directă — citit 10.10.2026
• Samsung, manualul de utilizare al televizoarelor seria 6 (MU6120): avertismentele de siguranță — manual, 2017, citit 10.10.2026
