Jumătate de ecran întunecat la televizor: leduri, placa T-con sau doar semnalul?

Reparații televizoare7 min de citit

Jumătate de ecran întunecat la televizor: leduri, T-con sau semnal

Pe scurt

  • Jumătate de ecran întunecat are trei explicații posibile: lipsește lumina din spate pe acea parte, imaginea nu ajunge pe acea parte a panoului, sau semnalul de la aparatul conectat e nepotrivit.
  • Pornește testul de imagine din meniu. Dacă jumătatea întunecată apare și în test, defectul e în televizor (Samsung).
  • Luminează jumătatea întunecată cu o lanternă. Dacă vezi imaginea slab, lumina din spate (backlight-ul) e de vină; dacă nu, e mai probabil drumul imaginii. Ambele sunt de atelier.

Verificat la 10 octombrie 2026.

Ecranul unui televizor LCD nu face lumină: o filtrează pe cea a ledurilor din spate, așa că o jumătate întunecată înseamnă fie că lipsește lumina pe acea parte, fie că acea parte a panoului nu primește imaginea. Le deosebești singur, în câteva minute. Ce urmează după aceea e reparație, iar de ea ne ocupăm la reparații televizoare în Coșereni.

Ce spune Samsung despre jumătatea de ecran întunecată?

Samsung are două pagini de suport pentru acest simptom. Prima tratează ecranul împărțit, cu o parte întunecată și cealaltă cu puncte împrăștiate. Cauzele date de Samsung sunt:

  • un defect de hardware: panoul deteriorat sau lumina din spate defectă;
  • o eroare de software (firmware corupt);
  • un cablu HDMI defect sau un aparat conectat incompatibil.

A doua pagină tratează imaginea afișată doar pe jumătate de ecran. Aici cauzele sunt de semnal: aparatul extern setat la o rezoluție nepotrivită, cablul sau portul HDMI, un raport de aspect sau un zoom personalizat, intrarea greșită.

Pașii din cele două pagini se suprapun: rulezi testul de imagine (Picture Test), încerci alt cablu și alt port HDMI, actualizezi software-ul din Settings › Support › Software Update. Prima pagină adaugă repornirea televizorului și spune că, dacă testul de imagine confirmă problema, e nevoie de service; a doua adaugă rezoluția aparatului și raportul de aspect. Pagina Samsung din India adaugă un pas simplu: apeși Home, iar dacă meniul nu apare corect, televizorul trebuie reparat.

Întunecată sau fără imagine: cum le deosebești?

Ai nevoie de o lanternă, de exemplu cea a telefonului. Pui o imagine luminoasă, apropii lanterna de jumătatea întunecată și te uiți din unghiuri diferite.

  • Vezi imaginea, slab, în lumina lanternei. Panoul primește imaginea, dar în spatele lui lipsește lumina. TCL descrie același test pentru ecranul complet negru: dacă imaginea se vede slab cu lanterna, televizorul e pornit, dar lumina din spate poate fi afectată.
  • Jumătatea e luminată, dar e goală, gri sau plină de puncte. Lumina există, imaginea nu ajunge pe acea parte a panoului.
  • Nu vezi nimic nici cu lanterna. Testul nu lămurește singur; rămân testul din meniu și atelierul.

Testul cu lanterna e un indiciu, nu un diagnostic sigur. Pe un ecran mare și cu o lanternă slabă, imaginea poate să nu se vadă deloc.

De ce se stinge doar o parte din lumină?

Ledurile de iluminare sunt legate în șiruri (Richtek, nota AN006). La iluminarea pe margini (edge-lit), ledurile stau pe laturile panoului, iar o placă de ghidare împrăștie lumina pe tot spatele ecranului; la iluminarea directă, ledurile stau într-o rețea în spatele ecranului (aceeași notă). Un circuit de comandă al ledurilor, ca MP3394, scoate din funcțiune doar șirul întrerupt și le lasă aprinse pe celelalte (fișa Monolithic Power Systems). De aici, o deducție a noastră: fiecare șir luminează o porțiune din ecran, iar dacă se întrerupe șirul care luminează o jumătate, jumătatea aceea se întunecă, iar restul ecranului rămâne normal. Cum se ard ledurile și de ce, explicăm în ghidul despre ledurile de backlight.

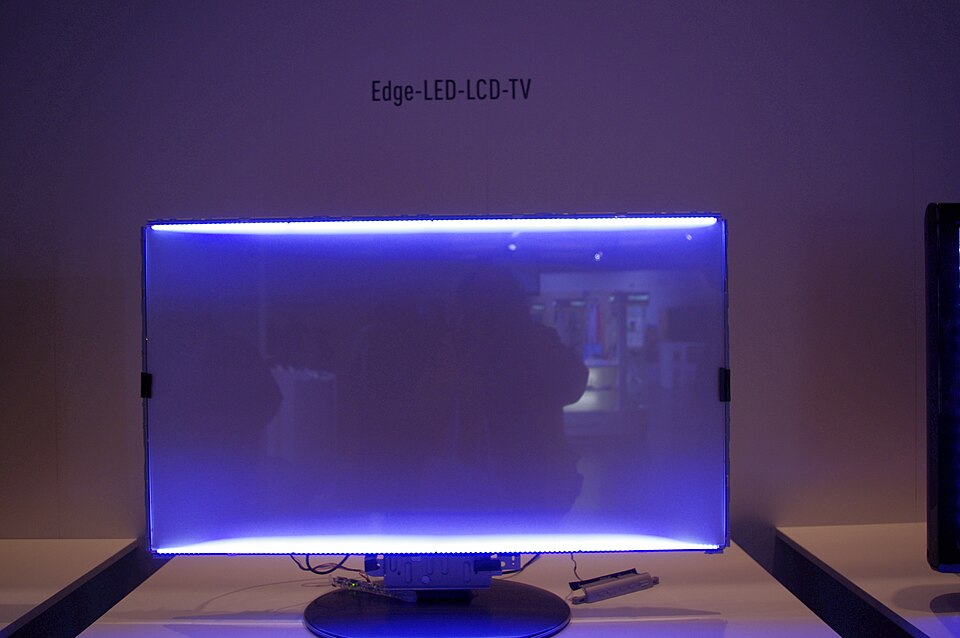

Panou de televizor LCD fără celulele de imagine, cu leduri aprinse doar pe marginile de sus și de jos
Iluminare pe margini: ledurile stau pe laturi, iar placa din mijloc duce lumina spre ecran. Dacă un rând de leduri se stinge, partea lui de ecran se poate întuneca (deducția noastră). Panou de expoziție, cu celulele LCD scoase. Foto: RobertKuhlmann, CC BY-SA 3.0, via Wikimedia Commons.

De ce lipsește imaginea pe jumătatea stângă sau dreaptă?

Imaginea ajunge la panou prin placa T-con (de la „timing controller”, controlerul de sincronizare), care împarte datele către circuitele lipite pe marginea panoului. În specificația Texas Instruments pentru legătura dintre T-con și aceste circuite (mini-LVDS), datele merg pe două magistrale: una pentru jumătatea stângă a panoului și una pentru cea dreaptă. Tot o deducție a noastră: o jumătate stângă sau dreaptă fără imagine, dar luminată, poate veni de la T-con, de la cablurile plate dintre el și panou sau de la panou. Care dintre ele se află în atelier. Simptomele plăcii sunt în ghidul despre placa T-con defectă.

Testul de imagine din meniu

Testul de imagine afișează imagini generate chiar de televizor, fără cablu și fără aparat extern. Dacă jumătatea întunecată apare și în el, nu e semnalul. La Samsung se cheamă Picture Test, la LG Screen Self-Diagnosis. Căile din meniu diferă după model și an; le găsești pe toate în ghidul despre dungile pe ecran, la secțiunea despre testul de imagine.

Dacă testul e curat, iar jumătatea întunecată apare doar de pe un aparat, verifici pașii de semnal din pagina Samsung: rezoluția aparatului, raportul de aspect al televizorului, cablul, alt port.

Simptomul, cauza probabilă și ce faci

Ce veziCauza probabilăCe faci
Jumătate goală doar de pe un aparat, testul de imagine e curatrezoluția, raportul de aspect, cablul sau portulschimbi rezoluția aparatului, cablul, portul
Jumătate întunecată, imaginea se vede slab cu lanternalumina din spate pe acea parte (un șir de leduri)atelier
Jumătate stângă sau dreaptă luminată, dar fără imagine sau cu puncteT-con, cablurile plate sau panoulatelier
Meniul nu apare corect pe toată suprafațadefect în televizoratelier
După paginile de suport Samsung și TCL, fișele Richtek, MPS și Texas Instruments; legătura dintre simptom și placă e deducția noastră.

Ce poți verifica singur și ce nu

  • dacă meniul și testul de imagine au și ele jumătatea întunecată;
  • testul cu lanterna;
  • alt cablu, alt port HDMI, alt aparat și rezoluția aparatului;
  • repornirea și actualizarea software-ului.

Ce nu faci: nu desfaci carcasa ca să „verifici ledurile” și nu apeși pe ecran. Sursa televizorului lucrează cu tensiunea rețelei, iar în interior cu sute de volți (390 V într-un proiect de referință Texas Instruments, PMP23488), și condensatorii ei pot rămâne încărcați după ce scoți ștecherul (nota tehnică Nippon Chemi-Con). Ca să ajungi la leduri, panoul se scoate din carcasă, iar el se sparge ușor.

Când e de atelier?

Când jumătatea întunecată apare în meniu sau în testul de imagine. Dacă testul cu lanterna arată imaginea, se verifică ledurile și circuitul care le alimentează; dacă jumătatea e luminată și goală, se verifică T-con-ul, cablurile plate și panoul. Dacă ecranul e negru de tot, nu doar pe jumătate, citește ghidul despre ecranul negru la televizor. Dacă tot ecranul e doar mai întunecat decât era, uniform, cauzele sunt altele, în ghidul despre imaginea întunecată.

Fă o poză cu jumătatea întunecată, în meniu și cu lanterna, și adu-o odată cu televizorul. Programul și drumul până la noi sunt pe pagina de reparații televizoare din atelierul Colegu.

Întrebări frecvente

De ce e jumătate de ecran negru la televizor?

Fie lipsește lumina din spate pe acea jumătate, fie panoul nu primește imaginea pe acea parte, fie semnalul de la aparatul conectat e nepotrivit. Testul de imagine din meniu separă semnalul de televizor, iar testul cu lanterna separă lumina de imagine.

Contează dacă e jumătatea de sus, de jos, din stânga sau din dreapta?

Poate fi un indiciu, nu un diagnostic. Datele ajung la panou pe două magistrale, una pentru stânga și una pentru dreapta, deci o jumătate laterală fără imagine poate ține de placa T-con. Lumina vine pe șiruri de leduri, deci o zonă întunecată poate ține de un șir stins. Ce anume s-a defectat se stabilește în atelier.

Se rezolvă singur sau din setări?

Doar dacă problema e de semnal: rezoluția aparatului, raportul de aspect, cablul sau portul. Dacă jumătatea întunecată apare și în meniu sau în testul de imagine, nu se rezolvă din setări.

Ce recomandă Samsung când jumătate de ecran e întunecată?

Repornirea televizorului, testul de imagine, alt cablu și alt port HDMI și actualizarea software-ului. Dacă testul de imagine arată problema, Samsung recomandă service.

Pot să schimb singur ledurile de pe jumătatea întunecată?

Nu e o lucrare de făcut acasă: panoul se scoate din carcasă și se sparge ușor, iar sursa din același aparat lucrează cu tensiunea rețelei și poate rămâne încărcată după ce scoți ștecherul.
