Ferită cablu stație CB și filtru de alimentare: ce fac, ce material și câte spire
Pe scurt
- Ferita pe cablu frânează curentul de radiofrecvență care merge pe cablu ca pe o antenă. Nu e un filtru pentru orice zgomot.
- Pentru 27 MHz contează materialul (31 sau 43, după fișele Fair-Rite) și spirele: o ferită clips cu cablul trecut o singură dată face puțin în banda CB (K9YC).
- Pe firele de alimentare, ARRL pune ferite pe plus și pe minus, cu cam 10 spire, și condensatori de 0,01 µF. Primul pas rămâne cablul tras direct la baterie.
Verificat la 10 octombrie 2026.

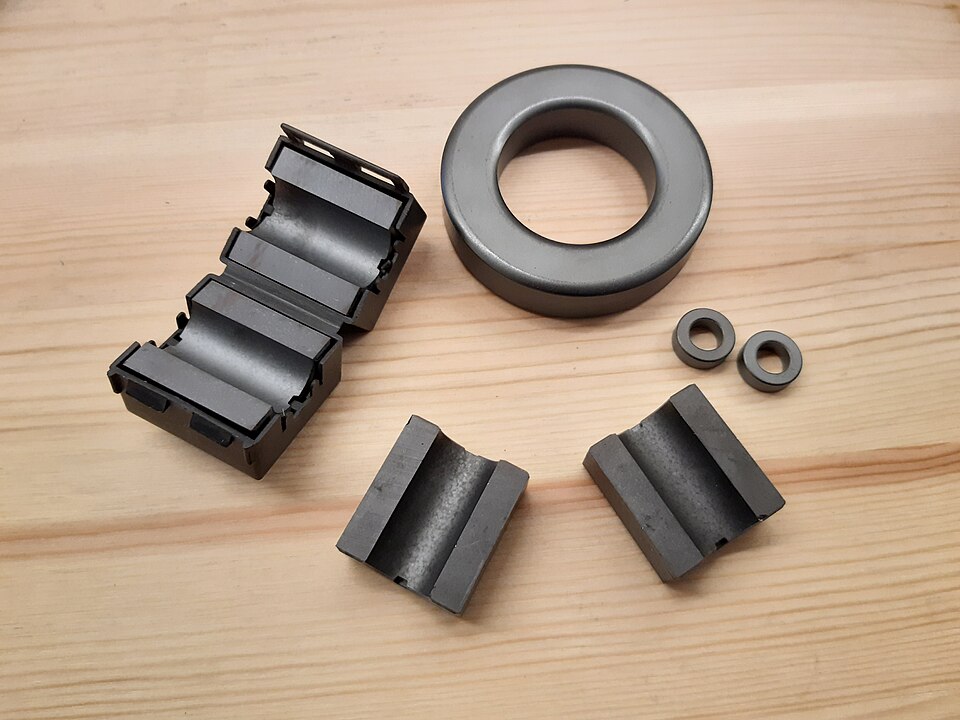

O ferită este un miez dintr-un material ceramic magnetic, pus pe un cablu ca să-i crească impedanța (opoziția la curent) la radiofrecvență, fără să atingă curentul continuu de alimentare. Ajută numai când zgomotul vine pe acel cablu. Dacă nu scapi de el singur, ne ocupăm de montaj și reparații de stații CB în atelierul din Coșereni.
Ferită cablu: ce face pe firele stației?
Jim Brown (K9YC), inginer în grupul de lucru pentru compatibilitate electromagnetică al AES, deosebește două feluri de curent pe un cablu:
- Modul diferențial: curentul util, care merge pe un fir și se întoarce pe celălalt (alimentarea, semnalul din coaxial).
- Modul comun: curentul care curge în același sens pe toate firele, pentru că tot cablul se poartă ca o antenă. K9YC numește asta cauza de bază a interferențelor: firele unui aparat sunt și antene.
Când ferita înconjoară toate firele cablului, curenții utili, egali și de sens opus, se anulează în miez. Ferita „vede” doar curentul de mod comun și pe el îl frânează (K9YC). Pe firul de plus singur, ferita lucrează și pe curentul diferențial.
Ce ferită merge la 27 MHz?
Banda CB e pe 27 MHz, adică în HF (unde scurte). Fiecare material de ferită lucrează bine doar într-un interval de frecvențe:
| Material | Pentru ce e făcut | La 27 MHz |
|---|---|---|
| 31 | suprimarea zgomotului de la 1 MHz la 500 MHz (Fair-Rite); util la 1,5–150 MHz (K9YC) | potrivit |
| 43 | zgomot condus de la 20 MHz la 250 MHz (Fair-Rite) | potrivit; ARRL folosește FT-140-43 |
| 61 | suprimare peste 200 MHz (Fair-Rite) | prea sus |
| 78 | sub 2 MHz (K9YC) | prea jos |
ARRL avertizează că o ferită dintr-un material necunoscut de obicei nu merge. Aici intră și ferita scoasă de pe alt cablu, despre care nu știi din ce material e.
De ce o ferită clips nu schimbă nimic?
Pentru că nu trece de prag. K9YC explică: ferita trebuie să adauge destulă impedanță ca efectul să se simtă, iar ca regulă dă 500–1.000 Ω. Sub frecvența ei de rezonanță, impedanța crește aproximativ cu pătratul spirelor, adică două spire dau cam de patru ori cât una. O singură trecere prin ferite de 31 sau 43 rezonează pe la 150 MHz (frecvența la care ferita frânează cel mai tare), departe de 27 MHz. Concluzia lui: în HF, câteva ferite clips nu fac diferența, îți trebuie spire.
Unde pui ferita: alimentare, microfon, coaxial
Pe firele de alimentare
ARRL folosește două miezuri FT-140-43 și înfășoară cam 10 spire din fiecare fir, plus și minus; cu mai puține spire s-ar putea să nu meargă. K9YC adaugă o capcană: curentul continuu micșorează impedanța feritei, iar la emisie curentul crește. Stația PNI Escort HP 8000L, de exemplu, trage 200 mA în așteptare și 2 A la emisie (manualul ei). Când ferita cuprinde ambele fire, curentul de alimentare se anulează în miez și nu mai micșorează impedanța feritei, cu condiția ca tot curentul să se întoarcă pe firul de minus (K9YC).
Pe cablul microfonului
Vocea hârâită sau distorsionată la emisie poate fi radiofrecvență care se întoarce în stație (chestionarul NCVEC, T7B11). Când curentul de radiofrecvență merge pe ecranul cablului de microfon, remediul e o ferită (T7B04). K9YC a rezolvat-o la stația lui cu 7 spire din cablul microfonului pe un toroid din materialul 31. Dacă microfonul nu merge deloc, cauza e alta: vezi ghidul despre microfonul stației CB care nu merge.
Pe coaxialul de antenă
În coaxial, semnalul util curge pe interiorul tresei. Ferita pusă pe coaxial frânează doar curentul care curge pe exteriorul tresei, adică modul comun (K9YC). Nu repară un SWR mare (raportul de unde staționare, care arată cât de bine e acordată antena) și nu înlocuiește reglajul antenei, explicat în ghidul despre valorile SWR.
Filtru de alimentare la stația CB: ce e și când ajută
Un filtru de alimentare lasă să treacă curentul continuu și oprește radiofrecvența și zgomotul de pe fire. Varianta descrisă de ARRL e simplă: ferite pe plus și pe minus și condensatori de 0,01 µF între plus și minus sau între plus și masă. ARRL notează că pot merge mai bine cu o ferită, cu amândouă sau fără ele, deci se încearcă.
Filtrul ajută numai la zgomotul care vine pe fire. ARRL dă testul: dacă zgomotul dispare când stația merge de pe o baterie separată, vine pe alimentare. Dacă rămâne și dispare doar cu motorul oprit, e radiat de mașină și nu mai poate fi filtrat la receptor. Diagnosticul pas cu pas e în ghidul despre zgomotul de alternator pe stația CB.
Înainte de orice filtru, cablul stației se trage direct la baterie: President scrie că legarea la instalația radioului poate, în unele cazuri, crește interferențele. Cum se face corect e în ghidul despre alimentarea stației CB.
Dacă nu merge: simptomul, cauza, ce faci
| Ce se întâmplă | Cauza probabilă | Ce faci |
|---|---|---|
| Ai pus o ferită clips și nu s-a schimbat nimic | impedanță sub prag, material nepotrivit | spire pe un toroid din 31 sau 43 (K9YC, ARRL) |
| Zgomotul dispare pe baterie separată | vine pe firele de alimentare | ferite pe ambele fire și condensatori (ARRL) |
| Zgomotul rămâne pe baterie separată | zgomot radiat de mașină, dacă dispare cu mașina oprită | se caută la sursă; filtrul de pe fire nu-l oprește (ARRL) |
| Vocea ta iese hârâită la emisie | radiofrecvență întoarsă în stație | ferită pe cablul microfonului (NCVEC, T7B04) |
| Ferita pe un singur fir ajută mai puțin decât te așteptai | curentul continuu îi micșorează impedanța, mai mult la emisie | ambele fire prin același miez (K9YC) |
Pentru pocnituri și paraziți scurți, unele stații au și filtre proprii, explicate în ghidul despre filtrele NB, ANL și NRC.
Ce poți verifica singur
- de unde ia stația curent: dacă e din brichetă sau din instalația radioului, îl muți direct la baterie;
- testul cu bateria separată, ca să afli dacă zgomotul vine pe fire (ARRL);
- materialul feritelor pe care le ai: dacă nu știi ce sunt, nu te baza pe ele;
- dacă feritele de pe alimentare cuprind ambele fire și au spire, nu doar o trecere.
Când e de atelier?
Când ai legat stația la baterie, ai pus ferite cu spire și zgomotul tot rămâne, cauza poate fi în stație sau pe alt drum. ARRL notează că unele emițătoare nu sunt bine decuplate (filtrate pe interior) și lasă radiofrecvență pe firele de alimentare. Dacă stația se resetează când emiți, citește ghidul despre stația CB care se stinge la emisie.
O aduci la noi în Coșereni, jud. Ialomița, sau o trimiți prin curier. Tot ce facem la stații e pe pagina de reparații și modificări stații CB.
Întrebări frecvente
Ce e un filtru cu ferită?
Un miez de ferită pus pe cablu, care frânează curentul de radiofrecvență ce merge pe cablu ca pe o antenă. Lasă neatins curentul continuu de alimentare și ajută numai când zgomotul vine pe acel cablu.
Ce ferită pun la stația CB?
Una dintr-un material făcut pentru HF. Fișele Fair-Rite dau materialul 31 pentru 1–500 MHz și 43 pentru 20–250 MHz; ARRL folosește miezuri FT-140-43. Materialele necunoscute de obicei nu merg (ARRL).
Ajută ferita pe cablul microfonului?
Da, când vocea iese distorsionată din cauza radiofrecvenței de pe ecranul cablului (NCVEC, T7B04). K9YC a rezolvat-o cu 7 spire de cablu pe un toroid din materialul 31.
Ce face un filtru de alimentare la stația CB?
Oprește zgomotul care vine pe firele de alimentare. ARRL folosește ferite pe plus și minus și condensatori de 0,01 µF. Nu oprește zgomotul radiat de mașină, care intră prin antenă.
De ce nu merge ferita clips pe care am pus-o?
Pentru că o singură trecere prin ferită dă prea puțină impedanță la 27 MHz. K9YC spune că în HF îți trebuie spire, iar impedanța crește cu pătratul numărului lor.
Surse
- ARRL Laboratory, Ed Hare, „Lab Notes: Mobile Installations and Electromagnetic Compatibility”, QST martie 1995, p. 74–75 — ARRL, citit 10.10.2026
- Jim Brown (K9YC), „A Ham’s Guide to RFI, Ferrites, Baluns, and Audio Interfacing”, rev. 7, ianuarie 2019 — citit 10.10.2026
- Fair-Rite, fișa materialului 31 — producător de ferite, citit 10.10.2026
- Fair-Rite, fișa materialului 43 — producător de ferite, citit 10.10.2026
- Fair-Rite, fișa materialului 61 — producător de ferite, citit 10.10.2026
- NCVEC, Technician Class Question Pool 2022–2026: T7B04, T7B11 — ARRL / NCVEC, citit 10.10.2026
- Manual PNI Escort HP 8000L: consumul în așteptare și la emisie (p. 49) — PNI, citit 10.10.2026
- Manual President Jimmy III: alimentarea direct la baterie (p. 24) — President Electronics, citit 10.10.2026
