Amplificatorul intră în protecție la volum mare: cablurile, impedanța boxelor și căldura

Electronică de atelier7 min de citit

Amplificatorul intră în protecție: cablurile, impedanța, căldura

Pe scurt

  • Când amplificatorul intră în protecție, un circuit de siguranță îi oprește ieșirea sau tot aparatul, ca să nu se strice. Motivele date de manuale: fire de boxă care se ating, boxe cu impedanța prea mică, căldură sau volum prea mare (Yamaha, Denon, Sony).
  • Scoate aparatul din priză, verifică firele boxelor la ambele capete, apoi leagă boxele câte una, cum descrie Sony.
  • Dacă protecția sare și fără boxe sau ledul arată un defect al circuitului, aparatul e de atelier. Nu-l deschide: sursa lucrează cu 230 V.

Verificat la 13 octombrie 2026.

Protecția este un circuit din amplificator care urmărește curentul, temperatura și tensiunea de la ieșire și oprește aparatul când ceva iese din limite. Nu e un defect în sine: e semnul că aparatul a văzut o problemă. Mai jos afli cum găsești problema și când e cazul de reparații de amplificatoare și boxe.

De ce intră amplificatorul în protecție la volum mare?

Manualul Yamaha RX-V1083 scrie direct: protecția s-a activat pentru că volumul e prea mare. Soluția dată de Yamaha: dai volumul mai încet și, dacă „ECO Mode” e pe „On”, îl treci pe „Off”. Sony, la receiverele STR-AZ (amplificatoare cu radio și intrări pentru mai multe boxe), cere același lucru când impedanța boxelor e prea mică: reduci volumul.

Impedanța este „rezistența” pe care o boxă o opune curentului, în ohmi (Ω); o găsești scrisă pe boxă. Cu cât e mai mică, cu atât boxa cere mai mult curent de la amplificator.

Fișa circuitului TPA3255 de la Texas Instruments arată ce se întâmplă înăuntru. Curentul crește la vârfurile muzicii și când impedanța reală a difuzorului scade. Dacă rămâne prea mare, circuitul oprește canalul afectat. Tot acolo, pe la 120–125 °C apare un avertisment (fișa dă ambele valori), iar TI recomandă micșorarea volumului; pe la 150–155 °C circuitul se oprește. Deducția noastră: la volum mare cresc și curentul, și căldura, deci acolo apar întâi problemele.

Cum afli ce protecție a sărit?

Unele aparate îți spun motivul. Semnalele diferă după model; caută-le în manualul tău.

  • Denon PMA-900HNE: ledul de protecție clipește roșu, un clipit lung și câteva scurte. Două scurte: dacă nu trece după oprit și pornit, circuitul amplificatorului e defect; trei: circuitul de alimentare e defect; patru: temperatura; cinci: conexiunile boxelor.
  • Sony: pe ecran apare „PROTECT” (STR-DH590) sau „PROTECTOR” ori „THERMAL” (STR-AZ), iar receiverul se oprește după câteva secunde.
  • Yamaha RX-V1083: dacă protecția s-a activat de trei ori la rând, ledul de standby (așteptare) clipește și aparatul nu mai pornește, ca măsură de siguranță.

Firele boxelor: prima verificare

Yamaha și Denon pun pe listă scurtcircuitul la cablurile boxelor. Denon descrie două cazuri: firele unui cablu se ating între ele, sau un fir ieșit din bornă atinge panoul din spate. Corectura se face cu cablul de alimentare scos din priză (Denon).

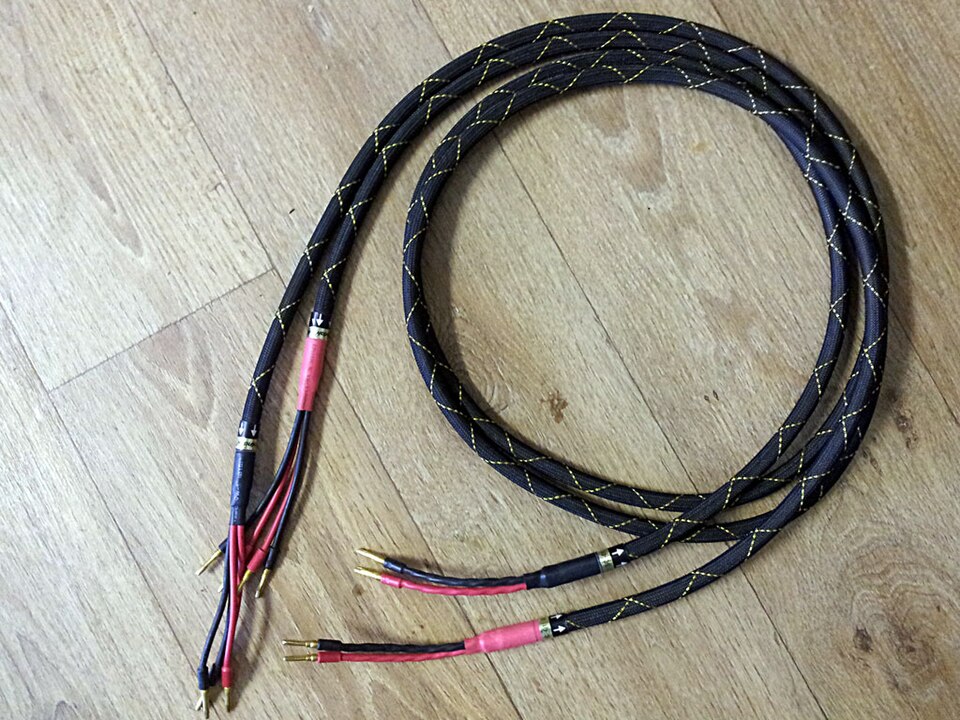

Două cabluri de boxe cu mufe la capete, firele roșii și negre separate
Cabluri de boxe: firul roșu și cel negru nu trebuie să se atingă la borne. Foto: Jacques from Cape Town, CC BY 2.0, via Wikimedia Commons.

Sony dă un test pas cu pas, pentru receivere:

  1. scoți toate boxele și subwooferul (boxa de bas);
  2. verifici că firele sunt bine răsucite la ambele capete;
  3. legi întâi boxa din față și ții receiverul cel puțin 30 de minute, cu volumul mai sus, până se încălzește;
  4. adaugi celelalte boxe câte una, până găsești boxa la care sare protecția.

Boxele au impedanța potrivită?

Pe spatele amplificatorului scrie ce impedanță acceptă. La Denon PMA-900HNE: 4–16 Ω pe ieșirea A sau B, dar 8–16 Ω când folosești A și B deodată. Diferența are o explicație simplă (deducție): două perechi de boxe legate împreună cer mai mult curent decât una.

La receiverele Yamaha, impedanța se mai și setează: „SPEAKER IMP.” trebuie să corespundă boxelor tale. Sony scrie că boxele cu impedanța sub domeniul de pe panoul din spate pot declanșa protecția.

Căldura și aerisirea

Sony pune pe listă găurile de aerisire acoperite. Denon, la semnalul de temperatură, cere oprirea aparatului, cam o oră de așteptare și mutarea lui într-un loc bine aerisit. Nu ține amplificatorul închis într-un dulap fără spațiu în jur și nu pune obiecte pe el.

Pe lângă scurtcircuit și căldură, unele amplificatoare au protecție la tensiune continuă pe ieșire: o tensiune care nu e semnal audio și care poate încălzi difuzoarele până le strică (fișa ST TDA7850). Asta nu se repară din cabluri.

Simptomul, cauza probabilă, ce faci

Ce se întâmplăCauza probabilăCe faci
Se oprește imediat după pornirefire de boxă în scurt (Yamaha)scoți din priză, răsucești firele, verifici bornele
Se oprește doar la volum marevolum prea mare, impedanță prea mică, ECO Mode (Yamaha, Sony)volum mai mic, boxe potrivite, ECO Mode pe Off
Se oprește după ce a mers un timpcăldura (Denon, Sony)oprit, răcit, aerisire
Sare cu o anumită boxă legatăboxa sau cablul eitestul Sony, câte o boxă
Sare și fără boxe, sau ledul arată circuitul de alimentaredefect în aparat (ledul: Denon; fără boxe: deducție)atelier
Nu mai pornește, ledul de standby clipeșteprotecția a sărit de trei ori (Yamaha)atelier
După manualele Yamaha RX-V1083, Denon PMA-900HNE și Sony STR-DH590 și STR-AZ, citite pe 13.10.2026.

Ce poți verifica singur

  • cablurile boxelor, cu aparatul scos din priză: fire răsucite, nimic atins de carcasă;
  • impedanța boxelor față de ce scrie pe spatele amplificatorului;
  • setarea de impedanță și ECO Mode, unde există;
  • aerisirea și volumul;
  • testul Sony, cu câte o boxă legată.

Dacă la mașină apare aceeași problemă, citește ghidul pentru amplificatorul auto care intră în protecție. Dacă protecția oprește doar o parte, vezi ghidul pentru un canal care nu merge. Pentru receiverele AV, pașii sunt în ghidul despre receiverul AV care intră în protecție.

Când e de atelier?

Când protecția sare cu cablurile și boxele în regulă, sau ledul arată un defect al circuitului, problema e în amplificator. Denon și Yamaha trimit atunci la service. Nu-l desface: sursa lui lucrează cu tensiunea rețelei, iar condensatorii mari își pot reface o parte din tensiune chiar și după descărcare (Princeton Plasma Physics Laboratory).

Atelierul are osciloscop, generator de semnal și surse reglabile, cu care se urmărește semnalul prin aparat. Primim doar aparatul întreg, ca să-l putem testa. Amplificatoarele vin și prin curier: transportul până la noi îl plătește cel care trimite, iar aparatul se întoarce cu plata la livrare a facturii (transportul înapoi plus reparația sau, dacă nu se repară, constatarea). Pașii sunt pe pagina despre trimiterea aparatului prin curier. Dacă te deranjează și un bâzâit, citește ghidul despre amplificatorul care bâzâie. Tot ce reparăm la aparatele audio e pe pagina de reparații audio, amplificatoare și boxe.

Întrebări frecvente

De ce intră amplificatorul în protecție la volum mare?

Yamaha scrie că protecția se poate activa doar pentru că volumul e prea mare, iar Sony cere volum mai mic când boxele au impedanța prea mică. Explicația probabilă (deducția noastră, din fișa TI TPA3255): la volum mare cresc curentul și căldura. Dă volumul mai încet și verifică boxele și firele lor.

Ce înseamnă PROTECT sau PROTECTOR pe ecranul receiverului?

La Sony, mesajul apare înainte ca receiverul să se oprească singur. Sony indică patru verificări: pana de curent sau supratensiunea, găurile de aerisire, impedanța boxelor și firele lor, cu boxele legate câte una.

Amplificatorul se oprește singur imediat după pornire. Ce fac?

Scoate-l din priză și verifică firele boxelor. Yamaha leagă oprirea imediată de un cablu de boxă în scurt, iar Denon descrie și firul ieșit din bornă care atinge panoul din spate. Dacă se oprește și cu boxele scoase, cauza e în aparat (deducție) și e de atelier.

Pot lega două perechi de boxe la același amplificator?

Doar dacă manualul o permite și impedanța e cea cerută. Denon PMA-900HNE acceptă 4–16 Ω pe o pereche, dar 8–16 Ω când folosești ambele perechi.

Pot repara singur amplificatorul care intră în protecție?

Poți verifica cablurile, boxele, setările și aerisirea. Deschiderea e de atelier: sursa lucrează cu 230 V, iar condensatorii pot rămâne încărcați după ce scoți ștecherul.
