Siguranță stație CB arsă: de ce se arde mereu și ce verifici înainte s-o schimbi

Siguranța de pe cablul stației e o piesă care se topește intenționat și taie curentul când acesta trece de limita ei (chestionarul NCVEC, T0A04). PNI scrie în manualul HP 9500: dacă e arsă, întâi elimini cauza și abia apoi o înlocuiești. Dacă nu găsești cauza, ne ocupăm de reparații stații CB în atelierul din Coșereni.

Cum știi că siguranța e arsă?

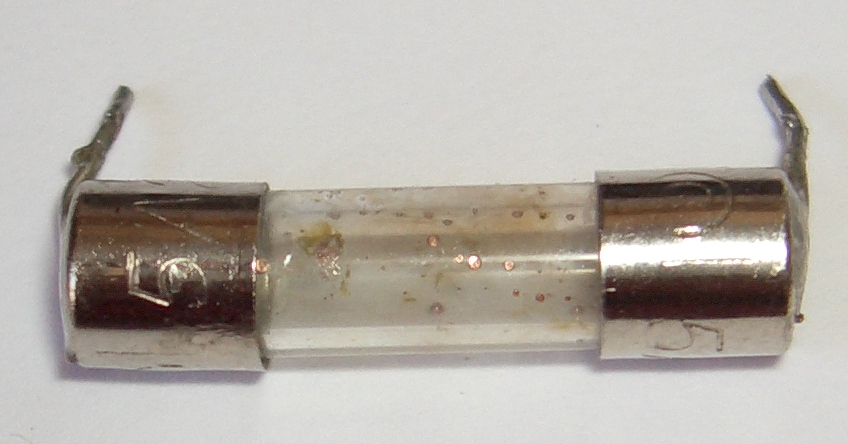

La PNI Escort HP 8000L siguranța stă pe firul roșu. O scoți din suport și o măsori cu multimetrul pe continuitate: fără bip, e arsă. Rezistența se măsoară numai pe un circuit fără curent (NCVEC, T7D11). La o siguranță de sticlă vezi uneori și firul rupt sau topit, dar măsurătoarea e cea care contează. Dacă stația nici nu se aprinde, restul verificărilor sunt în ghidul despre stația CB care nu pornește.

Siguranță stație CB: ce o arde?

Manualele PNI și President și ghidul Littelfuse despre siguranțe duc spre aceste cauze. Ordinea e a noastră: de la ce vezi cu ochiul la ce cere aparate.

1. Un fir care atinge masa. PNI cere verificarea conexiunilor tocmai ca să previi „un eventual scurtcircuit” (HP 8000L) și să te asiguri că nu există risc de scurtcircuit (HP 9500). Cauți izolația roasă acolo unde cablul trece pe lângă tablă, prin perete sau prin suportul stației.
2. Polaritatea inversată. La PNI Escort HP 9500, siguranța e cea care protejează stația când plusul și minusul sunt legate invers (manualul, p. 88). Roșu la plus, negru la minus (HP 8000L, President Jimmy III).
3. Tensiunea greșită. HP 8000L și Jimmy III sunt doar de 12 V; PNI scrie să nu folosești o tensiune mai mare decât cea recomandată. Dacă stația de 12 V a fost legată la 24 V, citește ce se întâmplă cu o stație de 12 V legată la 24 V.
4. Siguranța greșită. HP 8000L cere 2 A 250 V tip F. HP 9500 dă 2 A la atenționări și F3A la instalare, așa că pui una identică cu cea de pe cablul tău. Una mai mică decât cea din fabrică lucrează prea aproape de curentul normal al stației: Littelfuse numește arderea fără defect „nuisance opening” și o pune pe seama unei siguranțe alese fără să se țină cont de curentul normal.
5. Suportul siguranței și căldura. Littelfuse scrie că siguranța e o piesă sensibilă la temperatură: cu cât e mai cald în jurul ei și cu cât curentul e mai aproape de valoarea ei, cu atât lucrează mai cald și trăiește mai puțin. Printre abaterile care o afectează pune și rezistența mare de contact, iar la suporturi scrie că cea mai mare parte din căldură vine din rezistența de contact a clemelor. De aici deducem că un suport oxidat sau slăbit poate încălzi siguranța; President cere oricum să verifici „calitatea siguranței” (Jimmy III).
6. Defectul în stație. Dacă firele, polaritatea, tensiunea și siguranța sunt bune și siguranța nouă se arde tot, curentul mare e cerut chiar de stație. PNI scrie că stația nu are componente reparabile de utilizator.

Siguranța se arde doar când apeși PTT?

PTT e butonul de emisie de pe microfon. Atunci contează când crește curentul. PNI Escort HP 8000L trage 200 mA în așteptare și 2 A la emisie, după manual. O siguranță care rezistă pe recepție și se arde la PTT arată că problema apare odată cu emisia: în etajul de emisie, pe drumul spre antenă sau în alimentarea care cedează la curent mare. E deducția noastră din cifrele manualului, nu un diagnostic. Semnele unui final de emisie ars sunt în ghidul despre tranzistorul final ars.

Ce siguranță pui în loc?

• Aceeași valoare, niciodată mai mare: manualele PNI o interzic, iar President cere aceeași valoare cu cea originală. Cu una mai mare, curentul în exces poate provoca un incendiu (NCVEC, T0A05).
• Același tip. „F” înseamnă siguranță rapidă (fast-acting, în categoriile Littelfuse). Una lentă de aceeași valoare lasă un vârf de curent să treacă mai mult timp; deducția noastră e că protejează stația mai puțin.
• Nu o „repari” cu sârmă sau folie: rămâi fără nicio protecție.

Dacă stația e legată direct la baterie, ARRL pune siguranțe și lângă baterie, pe ambele fire: la un scurt în cablul dintre baterie și stație, siguranța din cablul stației nu se arde, iar firele se pot aprinde. Montajul complet e în ghidul despre alimentarea stației CB.

Dacă nu merge: simptomul, cauza, ce faci

Ce se întâmplă	Cauza probabilă	Ce faci
Siguranța nouă se arde imediat ce o pui	scurt în cablu sau în stație, polaritate inversată	nu mai pui alta; verifici cablul, apoi stația merge la atelier
Se arde când miști cablul sau stația	izolație roasă care atinge masa din când în când	urmărești cablul și schimbi porțiunea roasă
Se arde după ce ai legat stația la alt punct	polaritate inversată sau tensiune mai mare	verifici plusul, minusul și tensiunea înainte de altă siguranță
Se arde din când în când, fără tipar	siguranță de valoare greșită, suport oxidat sau încins	pui valoarea din manual; cureți sau schimbi suportul
Se arde doar la emisie	defect legat de emisie sau alimentare slabă la curent mare	stația merge la atelier; nu mai emiți

Ce poți verifica singur

• siguranța, scoasă din suport, cu multimetrul pe continuitate;
• valoarea și tipul ei, față de cele din manual;
• suportul: oxid, arcuri slăbite, plastic topit;
• cablul pe toată lungimea, mai ales pe la muchii și prin perete;
• polaritatea și tensiunea la locul în care e legată stația.

Când e de atelier?

Când siguranța de valoarea corectă se arde din nou, deși cablul, suportul, polaritatea și tensiunea sunt bune, defectul e probabil în stație. Atunci nu mai încerci siguranțe: fiecare probă trece din nou curent mare prin piesa defectă. Dacă din stație iese miros sau fum, o oprești imediat (HP 8000L). Garanția President nu acoperă siguranțele, polaritatea inversată, conexiunile proaste și supratensiunea (manualul Jimmy III).

Dacă stația se stinge la emisie fără să ardă siguranța, cauzele sunt altele: vezi ghidul despre stația CB care se stinge la emisie. Pentru reparație, o aduci la noi în Coșereni, jud. Ialomița, sau o trimiți prin curier; detaliile sunt pe pagina de reparații și modificări stații CB.

Întrebări frecvente

Surse

• Manual PNI Escort HP 8000L: atenționări (p. 48), consum (p. 49), instalarea și siguranța (p. 51–52), secțiunea în română — PNI, citit 10.10.2026
• Manual PNI Escort HP 9500: atenționări (p. 85), instalarea și siguranța (p. 88), secțiunea în română — PNI, citit 10.10.2026
• Manual President Jimmy III: alimentarea (p. 24), „Trouble shooting” (p. 27), garanția (p. 29) — President Electronics, citit 10.10.2026
• Manual President Barry II +: alimentarea (p. 31), consumul (p. 37) — President Electronics, citit 10.10.2026
• Littelfuse, „Fuseology Design Guide”: temperatura, rezistența de contact, arderea nedorită, tipurile de siguranțe — producător de siguranțe, citit 10.10.2026
• ARRL Laboratory, „Lab Notes: Mobile Installations and Electromagnetic Compatibility”, QST martie 1995, p. 75 (siguranțele la baterie) — ARRL, citit 10.10.2026
• NCVEC, Technician Class Question Pool 2022–2026: T0A04, T0A05, T7D11 — ARRL / NCVEC, citit 10.10.2026
